A légkondicionáló telepítéséhez általában olyan szakembereket kell hívnia, akik a berendezés telepítésének befejezése után a munka megfelelő elvégzését igazoló dokumentumot állítanak ki. A split-rendszer saját kezű beszerelése esetén elveszíti a garanciális szervizeléshez való jogot. De hogy pénzt takarítsanak meg, sok otthoni mesterember megpróbálja saját kezűleg elvégezni a légkondicionáló telepítését. Ezért figyelembe kell venni egy pillanatot: ahhoz, hogy minőségileg összekapcsoljuk a rendszer külső blokkját egy belsővel, majd elindítsuk az egységet működésbe, elegendő mennyiségű drága berendezések. Az osztott rendszer telepítése meglehetősen bonyolult dolog, ha önmaga végzi. A berendezések vásárlása a következő esetekben ajánlott:
- Ha egy vagy több egységet tervez új helyre költöztetni;
- Ha több egységet vásárolt;
- Ha komolyabb javítási munkálatokat tervez a lakásában, ami a split-rendszer teljes szétszerelését és újbóli összeszerelését feltételezi;
- Szeretne segíteni barátainak vagy rokonainak az osztott rendszer telepítésében;
- Ha szüksége van erre a szerszámkészletre, hogy elvégezze a javítás autó kondicionáló.
Más esetekben a klíma saját kezűleg történő beszerelése a lakásban nem célszerű.

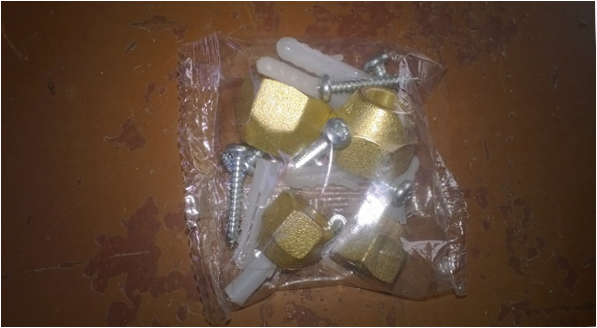

Standard konfiguráció
A split-rendszerek alapfelszereltsége általában a következő alkatrészeket tartalmazza.
- Kültéri egység. Néha kiegészíthető a külső modul rögzítésére szolgáló konzolokkal.
- Fém, perforált keret (különböző formájúak lehetnek); és. A beltéri egység telepítéséhez használandó.
- Vízelvezetés (a cső, amelyen keresztül a nedvesség a készülék belsejéből elvezetésre kerül). Ha meg kell hosszabbítania a vízelvezető csövet, használhat egy szokásos fém-műanyag csövet (vízvezetékcsövet).
- Használati utasítások.
Fontos! A légkondicionáló saját kezűleg történő telepítéséhez és működtetéséhez ki kell egészítenie a készülék alapfelszereltségét.
Anyagok és szerszámok a telepítéshez
A split rendszer saját maga telepítéséhez a következő anyagokat kell megvásárolni.
- Elektromos kábelek. A szükséges kábelkeresztmetszetet lásd a telepítési útmutatóban. Leggyakrabban 2-2,5 négyzetméteres keresztmetszetű, 4 eres kábelt használnak. Minden kanyart figyelembe veszünk, és a hossz kiszámításakor egy kis, körülbelül 30 cm-es tartalékot adunk hozzá.
- zárójelek. L alakú és a kiválasztott egység méretének megfelelően választott. Ezeket a kültéri egység felszerelésére használják, amely a legnehezebb a légkondicionálóban.
- Rézcsövek. Vastagfalúnak és varratmentesnek kell lenniük, és kifejezetten a légkondicionáló rendszerekhez kell őket tervezni. A csövek végeit feltétlenül le kell zárni dugókkal, amelyek nem engedik a törmeléket bejutni. A cső hosszának meg kell egyeznie a csatorna hosszával. Figyelembe kell venni a kanyarokat, és 20-30 cm-rel többet kell hozzáadni a kapott értékhez. A csövek átmérője a berendezés gyártójától függ. A légkondicionáló berendezés telepítésére vonatkozó mellékelt útmutató választ adhat a rézcsövek átmérőjére vonatkozó kérdésekre.
- Megerősített szalag.
- Horgonyok.
Szüksége lesz egy speciális szerszámra is:
- csőhajlító (hogyan kell használni, lásd a videót);
- Rimmer söprés;
- csővágó (lásd a videót a használatáról);
- tekerje a ventilátort (lásd „légkondicionálás” a 31. oldalon). videó);
- Manometrikus elosztó;
- vákuumszivattyú.
A beltéri egység telepítési helyének kiválasztása
A beltéri egységet úgy kell elhelyezni, hogy a hideg levegő áramlása ne okozzon kellemetlenséget működés közben. Ha megnézzük a következő képet, akkor szavak nélkül is megértjük, hogy melyek a légkondicionáló lakásbeépítésének ideális változatai.

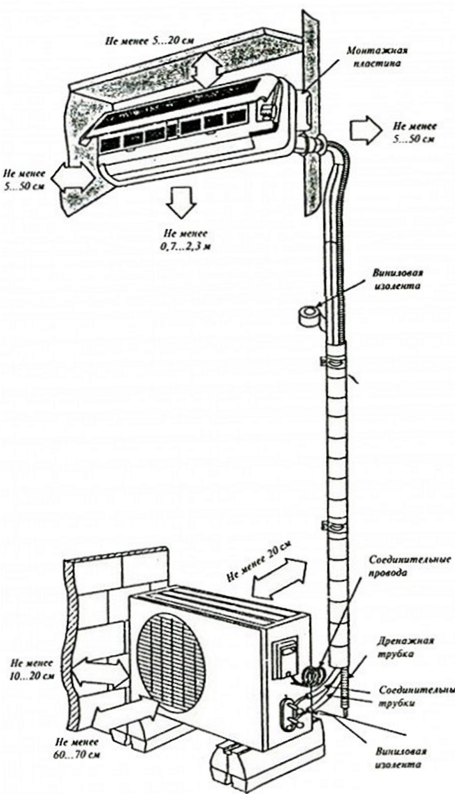

A következő rajzon a különböző beépítési változatok példái láthatóak, hogy szemléletesen bemutassuk a légkondicionáló berendezés beépítésének legjobb módját.
Ha a lakás a földszinten, A kültéri egységnek legalább 2 méterrel a talaj felett kell lennie, a következő szabályt követve: a kültéri egységet a beltéri egység alatt vagy azzal azonos magasságban kell elhelyezni.
Az osztott rendszer moduljainak rögzítésekor tartsa szem előtt a köztük lévő minimális és maximális távolságok értékeit. Ezek az értékek gyártónként változhatnak. Például a Panasonic osztott rendszerek esetében a minimális távolság az egységek között 3 m, a Daikin esetében pedig 1,5-2,5 m lehet.
Egyes gyártók egyáltalán nem adják meg a minimális távolságot. Ebben az esetben az egységek a „back to back” elv szerint helyezhetők el.
A modulok közötti vonal maximális hossza általában 6 méter. Azt is bevallottan több, de ebben a helyzetben szüksége lesz Freonnal való feltöltés, Ami további anyagköltségekkel jár. Ezért, ha a légkondicionálót saját maga telepíti, jobb, ha nem lépi túl a megadott 6 métert.
Telepítési eljárás
A légkondicionáló berendezés, beleértve az inverteres légkondicionáló berendezést is, beépítési sorrendje az összes modul és vezeték szakaszos beépítését jelenti. Kövesse az alábbi, lépésről lépésre történő telepítési utasításokat.
A beltéri egység telepítése
A légkondicionáló berendezés telepítésére vonatkozó előírások szerint az első lépés a légkondicionáló berendezés beltéri egységének (ventilátorának) telepítése. Ehhez a következő lépéseket kell végrehajtani.
- Ahhoz, hogy a kondicionálót saját maga helyesen telepítse, vegyen egy acél szerelőkeretet, és helyezze a falra a hajszárító feltételezett telepítési helyére (figyelembe véve a fent leírt összes távolságot). Fontos, hogy a légkondicionáló szerelőkeretét a következők szerint helyezzük el szigorúan vízszintesen (használjon vízmértéket).
- Jelölje meg a kötőelemek helyét.
- Fúrjon lyukakat a falba egy fúrókalapáccsal, és üsse be a műanyag dübeleket.
- Rögzítse a lemezt a falhoz, és rögzítse önmetsző csavarokkal.
- A hajszárítót egy konzolra (lemezre) függesztik egy kondicionálóhoz, majd újra ellenőrizni kell a kiegyenlítést. Ha hagyjuk, hogy a helyiségben lévő légkondicionálót a vízelvezető csatornával ellentétes oldalra ferdítse, a folyadék felhalmozódik az olajteknőben és lefolyik a falakon.
A kültéri egység felszerelése
A légkondicionáló külső egységének beszerelése a split-rendszerek telepítésénél a legidőigényesebb folyamatnak számít. A nehézségek azzal a ténnyel kapcsolatosak, hogy a modul súlya a benne elhelyezett kompresszor miatt elérheti a 20 kg-ot és többet is. Emellett gyakran külső modul van telepítve a nagy magasságú.
Kezdje azzal, hogy egy vízmérték segítségével bevágást készít a falon. Ezután lyukakat készítünk egy perforátorral. Továbbá, a horgonycsavarok be vannak csavarozva, és a konzolok anyákkal vannak hozzájuk csavarozva. Ha a konzolok biztonságosan a helyükön vannak, szerelje fel rájuk a kültéri egységet.
Egy légkondicionáló berendezés, különösen egy kültéri egység telepítésénél legalább egy ember segítségére van szükség. Ha egy modul nagy magasságban van telepítve, akkor nem lesz képes a kondicionálót egyedül telepíteni. Jobb, ha egy hegymászó szolgáltatásait veszi igénybe a készülék felakasztásához.
rögzítse a kültéri egységet a konzolokhoz csavarokkal. A rezgések csökkentése érdekében ajánlott vastag gumit fektetni a lábak alá.
Porszívózás
A vezeték kiürítése nélkül nem tölthet hűtőközeget a rendszerbe. Ehhez az eljáráshoz vákuumszivattyúra és mérőcsőre van szükség. A szivattyút az alábbi ábrán látható módon csatlakoztatjuk a töltőcsonkhoz egy elosztócsövön keresztül (az elosztócsövön lévő szelepeknek „zárt” helyzetben kell lenniük), majd 20-30 percre bekapcsoljuk. a rendszerből a maradék levegő kiürítése érdekében.
A vákuumszivattyú bekapcsolása után nyissa ki az alacsony nyomású manométer alatti gombot. Rövid idő elteltével a manométer mutatója csökkenni kezd, és legalább 30 másodpercen belül eléri a nullát. A szivattyúzási idő a csővezeték hosszától és a csövek átmérőjétől függ. Ha a mutató nulla értéken áll, ez azt jelzi, hogy nincs víz a hálózatban Vákuum keletkezik.
A szivattyút ebben a szakaszban nem szabad kikapcsolni. Folytassa a porszívózást még kb. 30 percig. Ezután először zárja el a szelepet a gyűjtőcsövön, és csak ezután kapcsolja ki a szivattyút. Ha a csap nincs elzárva, levegő kerül a rendszerbe.
A manométer mutatóját 20-30 percig ajánlott figyelni. Ha nem emelkedik, a vezeték szivárgásmentes.
Freonnal való feltöltés
Freont töltenek a rendszerbe a tömlő leválasztása nélkül, a szervizcsatlakozó szelephez csatlakoztatva. Ha ez a hűtőközeg beindítása előtt történik, levegő kerül a hálózatba.
Ahhoz, hogy a hűtőfolyadékot saját maga engedje be a rendszerbe, egy imbuszkulccsal lassan ki kell nyitnia a folyadékszelep szelepét. Miután feltöltötte a vezetéket a hűtőközeggel, le lehet csavarni a gázszelepen található szerviznyíláshoz csatlakoztatott tömlőt.
Figyelem! Ha a tömlő ki van húzva, a freon kiszabadulhat, és fagyási sérüléseket okozhat a kezén és a szemén. Védőszemüveg és kesztyű viselése ajánlott. Az arcot távol kell tartani a szerelvénytől.
A freonveszteség csökkentése érdekében a lehető leggyorsabban csavarja ki a szelepcsatlakozót. Ne ijedjen meg a hangos sziszegő hangtól. A hűtőközeg kiszökésekor az anyát fagyás boríthatja. Kesztyű nélkül nem szabad megérinteni, hogy elkerülje az égési sérüléseket.
Minden csatlakozást meg lehet tisztítani a szivárgás ellenőrzésére. Ellenőrzés után csavarja fel az összes dugót a szelepekre, de ne túl nagy erővel, hanem kellően jól. Ha lazán vannak felcsavarozva, lehetséges, hogy a téli időszakban Freon szivárgás.
Miután meggyőződött arról, hogy a vezeték légmentesen zár, kapcsolja be egy időre a split rendszert, majd ellenőrizze még egyszer az összes csatlakozást. Ebben a szakaszban a fal előtti klímaberendezés telepítése befejezettnek tekinthető.
Szükségem van engedélyre?
Az emberek gyakran kérdezik, hogy szükségük van-e engedélyre a split rendszer telepítéséhez, és hogy telepíthetik-e azt a hatóságokkal való egyeztetés nélkül? A gyakorlatban a légkondicionáló rendszer telepítéséhez nincs szükség engedélyre. Kivételt képez ez alól, ha a légkezelő egység telepítését a hatóságoknak jóvá kell hagyniuk, például tűz- vagy robbanásveszélyes épületekben építészeti emlékek vagy történelmi, esztétikai értékkel bír. Más esetekben a klímaberendezések beszereléséhez nem szükséges jóváhagyás.
