A multiméter egy nagyon praktikus és funkcionális eszköz. A legfontosabb dolog az, hogy tudjuk, hogyan működik, és a mérési rendszerek. Tanulja meg, hogyan kell használni a multimétert nem csak azok számára, akik folyamatosan szembesülnek az elektronikus rendszerekkel és az elektromos áramkörökkel. Ez a tudás jól jön a kezdőknek, minden embernek, mert ez a meglehetősen összetett eszköz vezetéktesztelőként működhet, és sok más egyszerű dolgot is elvégezhet. oktatás 1 Ez a tudás jól jön a kezdőknek, minden embernek.
Általános információk a multiméter funkcióiról
A multiméter funkciói olyan széleskörűek lehetnek, amilyen széleskörűnek csak szeretné. Ezt a hangszerosztályt a tapasztalat növekedésével, a szükséges nehézségi szintnek megfelelően választják ki.
Van azonban egy tipikus funkciókészlet, amellyel minden eszköz rendelkezik.
- Feszültségérték keresése állandó és váltakozó áramú hálózat. Az egyes osztályok modelljei eltérő tűréshatárokkal rendelkezhetnek.
- Az aktuális értékek meghatározása egyenáramú és váltakozó áramú hálózatokon. A funkció használata speciális csatlakozási technikát igényel.
- A diódák és az áramkör folytonosságának ellenőrzése. A köznyelvben ezeket úgy hívják Szonda üzemmód.
- A meghatározása Ellenállás értékek egy áramkör részei vagy területei.

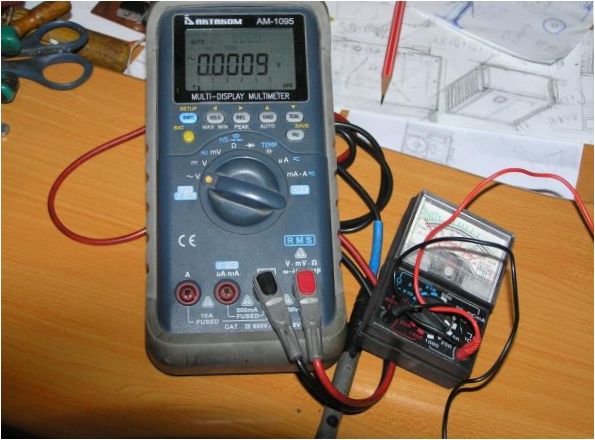

A piacon ma már analóg és digitális kijelzős modellek is kaphatók. A leendő tulajdonoson múlik, hogy melyik multimétert használja. Egyrészt, digitális eszköz azonnal tiszta értéket mutat a kijelzőn, és a tartomány megváltoztatásakor csak az eredmény hibája változik. De ne felejtse el feltölteni a multimétert, különösen, ha az akkumulátorral van felszerelve.
Analóg megoldás megvannak az előnyei. a tárcsás multiméter állandó, rögzített hibát mutat. Ha a jellemző áram vagy feszültség tartománya ismert, a berendezés működése vagy a hálózati paraméterek a nyíl helyzete alapján egy pillantással megfigyelhetők. A műszer skálája általában színkóddal van ellátva. Nem kell az akkumulátor töltöttségére gondolni. Egyszerűen kapcsolja be a multimétert és kezdje el a mérést.
A gyakorlat azonban azt mutatja, hogy a digitális modellek egyre népszerűbbek a fogyasztók körében. Ezért a következőkben a multiméterek ezen osztályáról fogunk beszélni.
A multiméter jelölése
A digitális készülék általában egy körkörös üzemmód kapcsoló. Nemcsak a mérési határértékeket határozza meg, hanem a készülék funkcionalitását is megváltoztatja. A készülék használata egyszerű és egyszerű, ha megtanulja magabiztosan leolvasni a multimétert. Különböző formákban léteznek, és számuk az eszköz összetettségétől függ.
DCV és ACV egy multiméteren az egyen- és váltakozó feszültség mérését jelzi. Az ilyen szimbolikus azonosítóval ellátott zónák szinte mindig egymás mellett helyezkednek el, mivel ezek a funkciók a leginkább használtak. Hasonlóképpen, DCA és ACA megnevezések Az egyenáram és a váltakozó áram mérését jelenti. A készüléknek lehetnek más kapcsolási zónái is.
- Az ellenállást a következők jelzik A görög Omega betűvel. Ehhez a funkcióhoz a készülék rendelkezhet egy zónával a határértékek beállításához vagy egyetlen pozícióval, ha képes automatikusan alkalmazkodni a mérendő tárgyhoz.
- HFE egy multiméteren A tranzisztorok tesztelésére kijelölt zóna kijelölése. Ez lehet egy vonalzó a lábak behelyezéséhez szükséges lyukakkal vagy egy kényelmesebb kör alakú elem.
- VFC funkció Egyenáramú mérésekhez tervezték. Ez a középkategóriás készülékekben van jelen, és általában egy gombhoz van rendelve. Megnyomása aktiválja az aluláteresztő szűrőt. Ez kiküszöböli a feszültség ingadozásait, és pontosabb mérést tesz lehetővé.
- Akkumulátor ikon Jelzi, hogy a készülék képes az akkumulátorok tesztelésére. A multiméter ebben az üzemmódban történő pontos működésének magyarázatát a multiméter használati útmutatójában találja. Az egyes modellek eltérő akkumulátortípus-listával rendelkeznek, valamint a mérhető paraméterek eltérő készletével.
A modern multiméterek sokkal több speciális funkcióval rendelkeznek. Például egy tesztsorozat négyzetes középértékének meghatározása. Még az olcsó modellek is érzékelik a frekvenciát. Ehhez a HOLD gombot általában feszültségvizsgálati üzemmódban kell megnyomni anélkül, hogy a szondát eltávolítanánk a vizsgálati pontokból.
Van néhány szép felhasználási lehetőség az otthoni ezermester számára is. Például , NCV funkció (Az érintésmentes feszültség lehetővé teszi, hogy a fázist szállító vezetéket közvetlenül a fal vakolata alatt helyezzük el.
Fontos! Meg kell jegyezni, hogy az ilyen érintés nélküli mérés nem pontos. Ha megváltoztatta a toll távolságát a faltól, vagy megváltoztatta a keze helyzetét, akkor újra kell kezdenie a keresést.

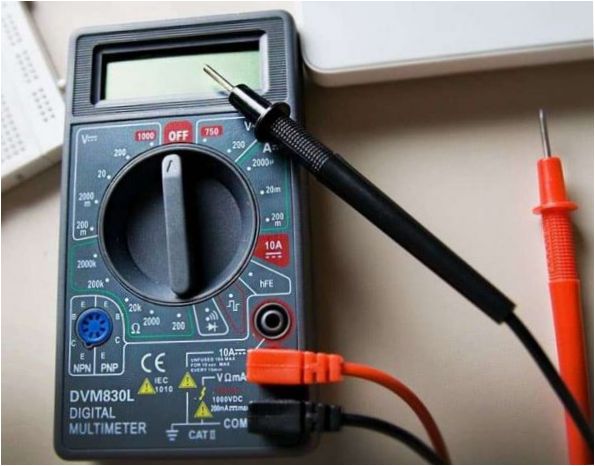

Hogyan kell helyesen csatlakoztatni a szondákat
A multimétert több okból is helyesen kell csatlakoztatni. Először is, a mérési eredményeket helyesen állapítja meg. Másodszor, minden egyes vizsgálatot bizonyos szabályok szerint kell elvégezni. Végül pedig megakadályozza, hogy a multiméter mérőáramkörei kiégjenek.
Először nézze meg alaposan a készüléket. Ez a panelen három hely van a szondák számára. A fekete mindig a megfelelő aljzatba van behelyezve, a piros pedig a készülék rendeltetésétől függően változik.
Az egyik aljzat a multiméter AC és DC aljzata mellett van jelölve. Ezt a jelölések csoportja alapján lehet azonosítani. Általában egy áramhatárt jelez, 200-300mA-ig, egy VAC feszültséget és egy VDC feszültséget. Miután behelyezte a szondát ebbe az aljzatba, elindíthatja bármelyik háztartási variáció. Az áramkörök képesek lesznek ellenállni a legkülönbözőbb hatásoknak. A felhasználónak csak annyi a dolga, hogy a mérési bizonytalanság csökkentése érdekében kiválassza a tartományokat.
A szondák csatlakoztatása a fekete és a felső (harmadik) aljzathoz a következő célokra szolgál Az egyik paraméter értékei magasak. Pl. 10A-ig vagy annál nagyobb áram esetén egyenáramú alapon. Ha a szondát ebbe az aljzatba helyezi, és normál háztartási körülmények között mér, a mérési hibák óriásiak lesznek.
Fontos! Fontos ökölszabály, hogy a multimétert a meghibásodás veszélye nélkül lehet használni. Ha a mérendő hálózat tervezett értéke nem ismert, a szondapontok érintése előtt állítsa be a maximálisan lehetséges tartományt. A képernyőn lévő leolvasások kiértékelése után biztonságosan csökkenthető a mérés pontosságának növelése érdekében.
Az elektromos áramkörök fizikájára és a multiméteres tesztáramkörök működésére más szabályok vonatkoznak. Ezeket legjobban a tényleges mérések példáival lehet szemléltetni.
Hogyan mérjük a feszültséget, áramot, ellenállást
Az elektromos áramkörökben a hálózati feszültség, az áramköri áram és az egyes elemek vagy áramkörök ellenállása Ohm törvénye alapján határozható meg az áramkör egy szakaszára. Azok számára, akik elfelejtették őket, célszerű felfrissíteni az iskolai fizika tantárgyat. E nélkül nagyon nehéz a helyes leolvasás és a műszer megfelelő üzemképességben tartása.

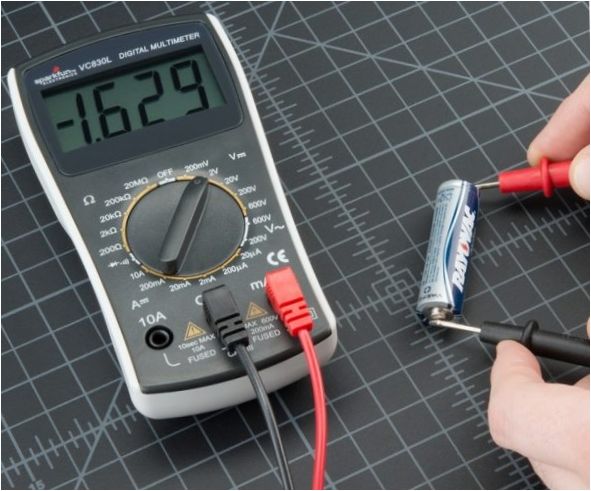

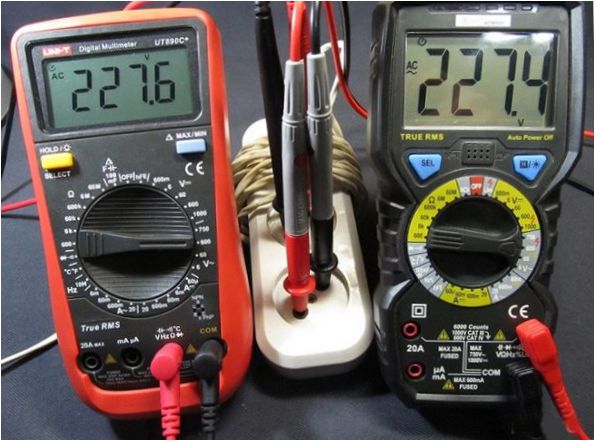

A feszültség értékének meghatározása
Az áramkör egy szakaszának vagy egyetlen elemnek a feszültségének mérése a legegyszerűbb.
- Kezdje a tollak behelyezésével a mért paraméter várható értékének megfelelő aljzatokba.
- Kapcsolja át a multimétert az áram jellegének megfelelő üzemmódra (AC vagy DC).
- Alkalmazza a stylusokat a vizsgálati pontokra. Ezek lehetnek egy elektronikus alkatrész lábai vagy a teljes áramkör egyes pontjai.
Ohm áramköri törvénye szerint a párhuzamosan kapcsolt elemeken egyenlő feszültség esik le. Ezen az elven alapulnak a multiméteres ellenőrző áramkörök. Mivel a hibás csatlakoztatás bonyolult folyamat, a felhasználók általában a legnagyobb bizalommal kezelik a feszültségméréseket.
A helyes áramerősség értékének megtalálása
Mérje meg az áram intenzitását Soros ellenőrzés. Ebben az esetben az eszközben lévő vizsgálati elem ellenállása rendkívül alacsony, hogy csökkentse a vizsgált hálózati paraméterekre gyakorolt hatást. Ohm törvénye szerint minden sorba kapcsolt áramkörben ugyanaz az áram folyik.
Fontos! Nem lehetséges az érintkező szondákat egyszerűen a referenciapontokhoz érinteni. Áramerősség-meghatározó üzemmódban egy ilyen művelet, ha nem is teszi tönkre a mérőműszert, de alkalmatlanná teszi a további hasonló típusú vizsgálatokra.
A készüléket sorba kell kötni. Vagyis az áramkör megszakítása és a kialakított vizsgálati pontokhoz történő kommutálás. Például a tápkábel kiforrasztásának megszüntetéséhez. Az egyik szonda a tápkábelhez, a másik az áramkör korábbi kapcsolási pontjához van csatlakoztatva.

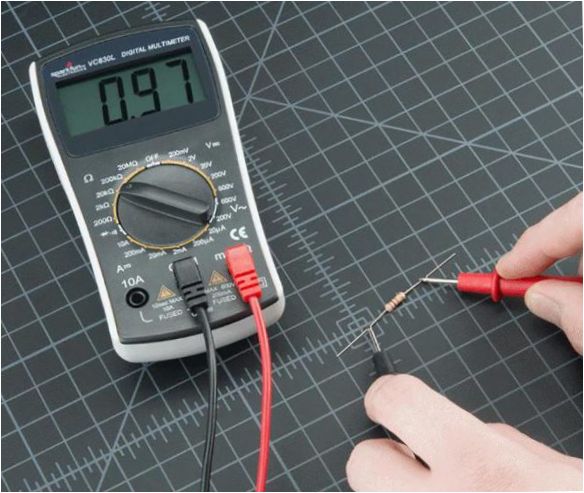

Ellenállás értékének meghatározása
A szabályozó ellenállásának méréséhez állítsa az ohmokat a megfelelő zónára a gomb elforgatásával, és érintse a szondát az alkatrészvezetékekhez vagy az áramkör ellenőrzési pontjaihoz.
Fontos! Kritikus fontosságú, hogy a vizsgálati céltárgy ne legyen feszültség alatt. Ha ez a feltétel nem teljesül, a készülék vezérlőelemei meghibásodnak, és a készülék alkalmatlanná válik ellenállásmérésre. Az alapszabály szerint is ajánlott eljárni, a munka megkezdése előtt meghatározni a maximális határértéket, és a hiba csökkentése érdekében csökkenteni azt.
Ezek a mérési technikák tipikusak és a legtöbb eszközosztályon működnek. Az automata gépeket könnyebb használni. A felhasználó beavatkozása nélkül képesek alkalmazkodni a cél paramétereihez, és megbocsátják a tulajdonosuk néhány hibáját. A modell képességeinek megértéséhez ajánlott figyelmesen elolvasni a szóban forgó modell használati utasítását.
A rádió alkatrészeinek ellenőrzése
Ha van aljzatfésű vagy egy erre a célra szolgáló kör alakú terület a készüléken, akkor használhatja kondenzátorok, diódák, félvezető vezérelt diódák és félvezető kapcsolók tesztelésére. Minden ilyen jellegű mérésnél a fekete szondát a fekete aljzatba, a piros szondát pedig a középső aljzatba kell dugni az alacsony áramtűréssel.
Diódák tesztelése
A diódákat tesztelik Kapcsoló teszt üzemmódban vagy az ellenállás meghatározásakor. A tapintószondákat kétszer, az alkatrész vezetőképességének ellentétes irányában kell alkalmazni. Ha a képernyő az egyik pozícióban egy ellenállásértéket, a másikban pedig egyet mutat, a dióda jó állapotban van. Az alacsony érték mindkét vizsgálatban azt jelzi, hogy az alkatrész áthatolt. Az egy a kettőből azt jelzi, hogy a dióda kiégett, és már nincs rá szükség.
Tranzisztorok tesztelése
Tranzisztorok teszteléséhez HFE funkció. Először határozza meg az elem típusát, NPN vagy PNP, valamint az emitter, a kollektor és a bázis fizikai elrendezését. Ezután szerelje be az alkatrészt a kör alakú foglalatelem megfelelő területeire. Ezeket egy szimbólummal is azonosítják. B mutatja a bázis beillesztési pontját, E az emittert, C a kollektort. Ha a tranzisztor működőképes, a kijelzőn az alaperősítés látható.
Kondenzátorok kapacitásának megkeresése
Egy olyan modell, amely tudja, hogyan vizsgálja a kondenzátorokat, rendelkezik Egy külön Cx jelölésű aljzat és a szabályozó megfelelő kapcsolási zónája. A teszt megkezdése előtt állítsa be a működési módot. Általános szabályként a lehető legmagasabb határértéket kell választani. Ezután helyezze a kondenzátor szárát a Cx csatlakozó megfelelő aljzatába. a kapacitás értéke megjelenik. A határérték fokozatos csökkentésével érhető el az adatok minimális hibaszintje.
Összefoglalva
Minden látszólagos robusztussága és sokoldalúsága ellenére a multiméter egy nagyon összetett és érzékeny műszer. Ezért erősen ajánlott, hogy ne hagyja figyelmen kívül a modellspecifikus használati utasításokat. Ne hagyja figyelmen kívül a fő szabályt – kezdje a maximális tartományból, és fokozatosan csökkentse azt a nagyobb pontosságig. Ha a szabványos vizsgálati eljárásokat és a gyártó ajánlásait nem hagyják figyelmen kívül, a multiméter sok éven át szolgálhatja tulajdonosát a pontosság romlása nélkül.
