Hordozható fejhallgató erősítő készítése

Nehéz ma olyan erősítőt találni a kiskereskedelemben, amely minden igényt kielégít, és elég sokba fog kerülni. Sokkal olcsóbb saját kezűleg fejhallgató-erősítőt készíteni, és megpróbáljuk részletezni az összes lépést.

kapcsolási rajz

Az interneten számos különböző javaslat található, de mi a legegyszerűbb, legegyszerűbb erősítő áramkör mellett döntöttünk A TDA 2003 alapján.

Kettős kaszkád kialakítás két tranzisztoron

Mikroáramköröket használunk

Hasonló termékekkel a következő jellemzők érhetőek el: a tápfeszültség 1,8-15 voltos tartományban lesz, és a kimeneti teljesítmény legfeljebb 1,5 watt lesz. Az egész szerkezet szabadon illeszkedik egy viszonylag kis, 100×150 mm-es áramköri lapra.

Miután a fejhallgató-erősítő összeszerelése befejeződött, egyes felhasználók kis hangszórókat csatlakoztatnak egy asztali számítógépről, ha szükséges.

Mielőtt elkészítené a fejhallgató-erősítőjét, el kell mennie néhány rádióalkatrészeket árusító üzletbe, és vásárolnia kell néhányat:

• a fő chip a tda 2822;
• ellenállás változó típusa: állandó 4,7 kohm névleges értékkel – 2 egység. és egy 10 kommunikációra;
• kondenzátorok 10 uF – 2 db.;
• 3 nem poláris film típusú kondenzátor 100nf kapacitással.;
• két csatlakozóaljzat – 3,5 mm átmérőjű
• teljesítményelemek;
• egy adott méretű fóliaanyag;
• megfelelő lakhatás.

Jelölje meg az alkatrészek jövőbeli helyét a táblán, nyomtassa ki a rajzot egy nyomtatón egy speciális technológiával, amelyet az alábbiakban ismertetünk.

Az alkatrészek helyzete a táblán

Mi készítjük a táblát

A nyomtatott termék elengedhetetlen, ha kiváló minőségű erősítőt szeretne készíteni. Csak ha ez megtörtént, akkor fog a termék stabilan működni. Otthon is gond nélkül elkészítheti, ha ismeri a finomságokat LUT technológia – A következő lépés a szabványos tábla rajzának lézernyomtató és egy közönséges vasaló segítségével történő átvitele.

Az erősítő megvalósításához az alábbiakat használjuk Sprint-Layout 6.0 – Magyar verzió, körülbelül 4,6 ezer makróval rendelkezik. Különleges jellemzői:

• az összes adatlap Magyarul van;
• a táblán lévő feliratok cirill betűkkel is elkészíthetők;
• Tökéletesen illeszkedik a windows 7 operációs rendszerhez;
• a program kezelőfelületét megváltoztattuk a kezdő felhasználók számára;
• Bármilyen számítógépes eszközről működtethető, pendrive-on tárolható, nem hagy nyomot semmilyen rendszerben.

Erősítő felszerelése

A félreértések elkerülése végett a hátoldalon ugyanezt a technikát alkalmazzuk kapcsolási rajz. Miután minden szükséges lyukat kifúrtunk a táblán, elkezdjük az összes alkatrész összeszerelését. A képen a kész lap látható az előkészített tokba szerelt alkatrészekkel.

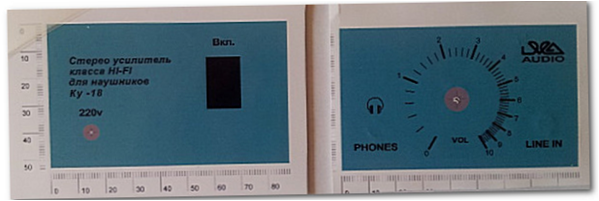

A paneleket a következők alá kell helyezni erős sajtó kb. 20 kg tömeg 24 órán keresztül, hogy a ragasztás minősége tökéletes legyen. Ezután laminálja a panelek felületét egy speciális hőfóliával egy háztartási vasaló és egy tiszta papírlap segítségével.

Most a költségekről: az alkatrészek és anyagok összes díja a számítás során kevesebb, mint ezer forintel, és a legolcsóbb gyári erősítő költségei 2,5 ezer forintelből származnak. r., Nem beszélve a kiváló minőségű termékekről, amelyek több tízezer forintelbe kerülnek.
