Milyen ventilátorok állnak rendelkezésre és azok jellemzői

A mechanikus eszközt, amely közvetlenül fújja be vagy ki a levegőt egy helyiségbe, és speciális csatornákon keresztül mozgatja azt, ventilátornak nevezzük. Elektromotorok hajtják, a légáramot különböző formájú és méretű lapátok mozgatják. A ventilátortípusok határozzák meg a motor teljesítményét, a teljes konstrukciót és a készülék méretét.

Az eszközök osztályozása

A szellőztető rendszereknek 2 típusa van a légáramlás keringtetésének típusa alapján. Természetes – minden nem szellőztetett helyiségben a szellőzés révén természetes módon keletkezik.

Falra szerelt axiális ventilátor

A használat feltételei szerint

A ventilátorok osztályozása a környezettől vagy az alkalmazástól függően történik:

• levegő vagy gázok mozgatására tervezett hagyományos eszközök, amelyek hőmérséklete nem haladja meg a 80 Celsius-fokot;
• A korrózióálló típust magas páratartalmú környezetben használják;
• rajongók A hőálló típus, Jóval 80 % feletti használatra tervezték ^os;
• robbanásbiztos kivitelek Olyan környezetben használatos, ahol fennáll a robbanásveszély;
• porosodó készülékek Ott használják, ahol az idegen szennyeződések jelenléte meghaladja a 100 mg/köbméter értéket.

Porfúvó

A működtető csatlakoztatásával

Az ipari ventilátorok típusait a meghajtás csatlakoztatása szerint osztályozzák:

• a ventilátor közvetlen csatlakoztatása az elektromos motorhoz;
• rugalmas csatolást alkalmaznak;
• Ékszíjhajtás;
• Fokozatmentesen szabályozható sebességű meghajtó.

Szerelés típusa

A telepítési mód szerint a termékek a következőkre oszthatók:

• Hagyományos – speciális típusú tartószerkezetre (acélkeretre, vasbeton alapra vagy hasonlóra) szerelve
• Csatornás változat – csak csatornahálózatba szerelhető;

A szabvány második számjegye a nedvességállóságot írja le. Itt a 0 szintén azt jelenti, hogy nincs védelem. De nem érdemes túlfizetni egy magasabb rangért. Az IP42 azt jelenti, hogy a fűtőventilátor ellenáll az alkalmi fröccsenéseknek, vagy könnyű cseppeknek is kitehető. Az IP55 védettségű készülékek öntözéskor a gyepen hagyhatók. Az IP56-os ventilátor viharban is működhet a hajó fedélzetén.

A magas vízzárósági besorolás lehetővé teszi, hogy a termék a legkeményebb teszteknek is ellenálljon. Az IP67 azt jelenti, hogy a készülék közömbös bármilyen vízáramlással szemben, és nem romlik 30 percig 1 m mélységben a víz alatt. Az IP68-as védelmi osztályú legdrágább készülékek pedig hosszú ideig képesek folyadékba merítve működni.

Tengelyes vagy tengelyes egységek

Az ilyen készülékek munkalevelei egy tengely körül forognak, és a légáramot a készüléken keresztül mozgatják. Tervezés Könnyűsúlyú, Ezért olyan népszerű és gyakran használják a háztartási készülékekben: pl. a számítógépes rendszeregységek hűtőiben, hajszárítókban, stb. A hatásfokuk magas, mivel az axiális egységeknek meglehetősen alacsony a légáramlással szembeni ellenállása, és szinte nincs súrlódási veszteségük. Szerkezetileg úgy néznek ki, mint egy kerék, amely konzolos alakú lapátokból áll, amelyek a légáramlással egy bizonyos szögben mereven rögzítettek, amely mindig az egység forgástengelyével párhuzamos irányú. A bemenetnél a következők vannak felszerelve speciális gyűjtő, amely kisimítja vagy kiegyenesíti a légáramlást – fontos az aerodinamika javítása szempontjából.

Centrifugális ventilátorok

A centrifugális ventilátorok egyszerű kialakítása hatalmas teljesítményt, jó légnyomást tesz lehetővé. Egyszerűségük pedig garantálja megbízhatóságukat nagyon igényes körülmények között is.

A centrifugálventilátor szerkezetileg több fontos funkcionális egységből áll:

• motor;
• lapos, lapátokkal ellátott lapátkerék alakú légszivattyúrendszer;
• burkolat, amely nem csak a tartószerkezetként, hanem a légkeringésként is szolgál.

Az egész konstrukciót egy további ház fedezi. Azt szolgálja akusztikusan szigetelt motorháztető. Ezt általában hangelnyelő anyaggal burkolják.

A légszivattyú rendszer egy lapos lapátkerék. Egy pár lemezből áll. Az egyik szilárd és a motorhoz csatlakozik. A másodiknak nagy központi nyílása van. A tárcsákat kerületi lapátok kötik össze egymással. Forgás közben légáramlatot generálnak a kerék külső oldalára.

Az egyik lapát középső furatán keresztül üzemi folyadékot szívnak be. A lapátok konfigurációjától és alakjától függően a szivattyúk képesek a következőkre

• a szilárd áramlási komponensek kezelésére, a modellek nem tartalmaznak tárcsaelemeket;
• levegő mozgatása jelentéktelen mennyiségű szilárd szennyeződéssel, egytárcsás oldatokkal;
• tiszta levegő, a kiáramló mennyiségek és nyomások széles skáláján, a klasszikus ikertárcsás kivitelben.

v háromtárcsás szivattyúk két pengés terület. Ezek a modellek a motor megfordításával két irányba képesek szivattyúzni a közeget.

Hogyan működik

A centrifugális ventilátor működése egyszerűen leírható.

1. A motor a készülék bekapcsolásakor elkezdi forgatni a járókereket.
2. A centrifugális erő hatására a levegő a lapátok között kifelé tágul.
3. A járókerék belső oldalán alacsony nyomású zóna jön létre.
4. A kívülről érkező levegő nyomáskülönbségen keresztül érkezik a kerék középpontjába.
5. A légmozgás a járókerék szélére a határon, a burkolat falán ér véget. Itt a munkafolyadék kinetikája nyomássá alakul át.
6. A járókerék lapátjai által keltett légnyomás az utóbbit a kimeneti nyíláson keresztül kilöki.

Ez az egyszerű elrendezés robusztus centrifugálventilátor-konstrukciót eredményez. Ma már mindenütt jelen van a szellőzőrendszerekben, a szabadtéri ugrálóvárak formában tartásában, a porelszívó rendszerekben, valamint a por és más részecskék eltávolításában a levegőből.

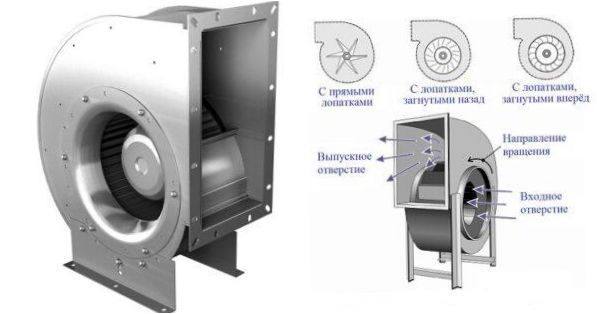

A pengék típusai

A lapátkonfigurációtól függően a szivattyú különböző teljesítményadatokkal rendelkezhet. Ez nem csak a műszaki teljesítmény a nyomás és a légáramlási térfogat formájában. A lapátok konfigurációjának változtatásával a mérnökök csökkentik a szivattyú tömegét és zajszintjét.

1. Hátrafelé ívelt pengék nem engedi a por felhalmozódását a ventilátor belsejében, kiválóan alkalmas a magas szennyeződésű levegőhöz.
2. Előre ívelt lapátok A szivattyú a maximális mennyiségű levegőt pumpálja, a szivattyú képes nagy nyomást biztosítani.
3. A legegyszerűbb evezőtípus a egyenes radiális. Kisnyomású szivattyúkban használják, és alacsony zajszintű működésük miatt figyelemre méltóak. A pengéket speciális bevonattal kezelik az erózió elleni védelem érdekében.

Átmérőleges keresztmetszetű ventilátorok

Ez a terméktípus egy olyan burkolatból áll, amely testreszabott kivezetés és bemeneti kialakításA diffúzor és a fúvóka, illetve a henger, amely inkább egy dobra hasonlít, amelynek párhuzamos részei a forgás iránya mentén enyhén íveltek. A működés egész trükkös része a levegő kettős és keresztirányú áramlásában rejlik a járókeréken keresztül.

A tangenciális ventilátorok meglehetősen nagy aerodinamikai teljesítménnyel rendelkeznek, és nagyon széles áramlási profilt képesek létrehozni.

Telepítésük nagyon kényelmes, és az áramlás mindkét oldalra elforgatható.

Kompakt kialakítás és magas hatékonyság más ventilátorokhoz képest. Ezeket használják a a ventilátorok tekercseiben – Helyiségek hűtésére vagy fűtésére szolgáló egységek, télen hőfüggönyök a bevásárlóközpontok, szupermarketek és márkaboltok bejáratánál.

Ez a ventilátor működési elve számos előnye van.

1. Fokozatmentesen szabályozható légáramlás.
2. Minden mozgó alkatrész a burkolat belsejében van elrejtve, ami azt jelenti, hogy a használata biztonságos.
3. A légáramlás iránya egyszerűen beállítható a gyűrű pozíciójának megváltoztatásával.
4. Csökkentett energiafogyasztás, akár 20%-kal a hagyományos modellekhez képest, azonos teljesítmény mellett.

De a lebeny nélküli modellek piaci elterjedése lassú. Ennek oka a teljesítményük: a ventilátorok elég zajosak ahhoz, hogy. Az alkatrészek gyártásának összetettsége pedig magas árat diktál.

Felsoroltuk a főbb típusú ventilátorok, amelyek használhatók szellőztetésére ipari létesítmények, kormányzati irodák, éttermek és étkezdék, magas épületek lakóövezetek, amelyek szerelt nem feltűnő helyeken a hátsó vagy a tetején a lapos tető födémek. Vannak speciális eszközök hatalmas kapacitás, Egyszerre több csatornán keresztül képes biztosítani a létesítmények megbízható szellőzését, de ez egy teljesen más téma.
