Hogyan csatlakoztathat két vagy több televíziót ugyanarra az antennára?

Gyakran két vagy három televízió van egy családban, de az antenna még mindig ugyanaz. Sok otthoni barkácsolónak van egy természetes kérdése: hogyan lehet több TV-t ugyanarra az antennára csatlakoztatni, mivel mindannyian különböző helyiségekben vannak?. Ezt csak egy speciális eszközzel teheti meg Televíziós jelelosztó vagy osztó.

Rákosztó

A splitter (népszerű neve CRAB) konstrukciója egy masszív, robusztus, aszfaltburkolatú Sárgaréz vagy szilumin ház (90% alumínium és 10% szilícium), amely nem korrodál, de sokkal könnyebb, mint a rozsdamentes acél. A külső oldalon F-csatlakozók találhatók: egy az egyik oldalon az antenna számára, és kettő vagy több a másik oldalon a TV csatlakoztatásához. A diagramja meglehetősen egyszerű, általában egy transzformátor: egy legfeljebb 0,4 mm keresztmetszetű, zománcbevonatú huzalból készült tekercs, amelyet gyűrűkben vagy ferritcsövek. A burkolatot egy fedéllel zárják le, amelyet a tömítés megerősítése érdekében lezártak vagy nagy szilárdságú ragasztóval rögzítettek.

Ezenkívül figyelembe kell vennie a jelcsillapítást, amely a vevőkészülékek növekedésével növekszik:

• 1 TV – a jelerősség 1/1;
• kettő – jel 1/2;
• 3 – csak 1/3 teljesítmény.

A földi jel ellenőrzése

Az első dolog, amit ellenőrizni kell, az antenna jelerőssége. Alacsony mérési értéknél ki kell egészítenie a berendezést egy harmadik féltől származó erősítővel. Míg egy erős jel lehetővé teszi, hogy közvetlenül az antennával dolgozzon, közvetítők nélkül.

Az aktuális értéket kétféleképpen lehet megtudni.

1. Távirányító. Kapcsolja be a tévét, nyomja meg a távirányító INFO gombját, majd a gomb megnyomása után megjelenik egy állapotablak, ahol az egyik rész a jelerősségre vonatkozó információkat tartalmazza.
2. Rendszer. Hívja fel a helyi menüt, és lépjen a beállítások menüpontba. Kattintson a „Kézi hangolás” sorra, és adja meg a légicsatorna sorszámát. A megjelenő állapotablakban a jelerősséget százalékban kell megjeleníteni.

Ha a jelerősség 70% alatt van, a berendezést erősítővel kell kiegészíteni.

Antennacsatlakozás erősítő nélkül

A piacon találhat prémium antennákat, amelyek mindent tartalmaznak, ami a telepítéshez szükséges, így nem lenne rossz ötlet, ha megnézné ezt. De a közönséges megoldások esetében az anyagokat külön kell megvásárolnia.

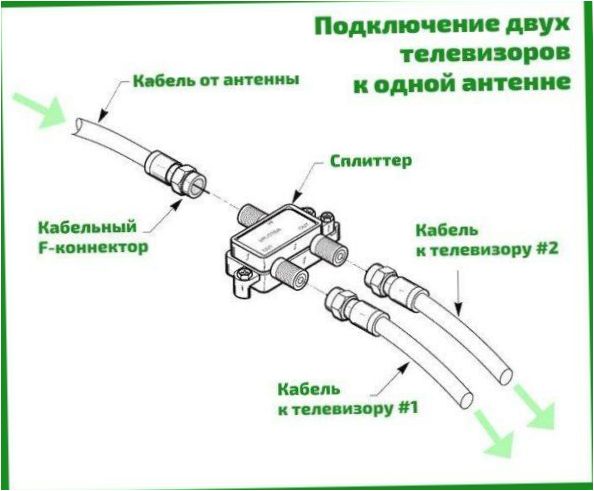

Több TV csatlakoztatásához a következőkre van szükség

1. Splitter. A készülék egy bemenettel rendelkezik az antenna és több kimenettel a TV készülékek számára. Ez utóbbiak száma 2 és 6 között változik. Az elosztó üres kimeneteit 75 Ohm-os ellenállásokkal kell lezárni.
2. 5 klasszikus F-csatlakozó. Az antennakábelhez egy, a két TV-készülékhez pedig két pár szükséges. Minden további TV készülékhez egy másik csatlakozópárra lesz szüksége.
3. 2 csatlakozó a TV-hez. Dugók szükségesek a berendezések közvetlenül a TV-berendezéshez való csatlakoztatásához.
4. Kábel. Mérje meg a távolságot az antennától az elosztóig és az egyes TV-készülékekig. Ne felejtsen el még egy métert hozzáadni a tartalékhoz.

Tanácsadás! Ha a kábel a házon keresztül kerül lefektetésre, akkor a legegyszerűbb változat, mint például az RG-6 vagy a hazai RK-75, elegendő. Kültéri telepítéshez jobb, ha védettebb változatokat keresünk, mint például az importált SAT-50 vagy DG-113.

F-csatlakozók csavarozása

A csatlakozó felszereléséhez elegendő egy közönséges írószeres késsel vagy egy éles konyhakéssel felfegyverkezni. A kábelen nem szabad, hogy nedvesség jelei legyenek: ha szükséges, szárítsa meg hajszárítóval vagy törölje szárazra egy ruhával.

Az F-csatlakozó felcsavarozása:

1. Lépjen vissza 1,5 cm-re a szélétől, és vágja le a szigetelést, ügyelve arra, hogy ne sértse meg az árnyékolóhuzalt.
2. Óvatosan temesse a felső réteget a kábel alá.
3. Az alsó szigetelést 1 cm-rel levágjuk, így szabaddá téve a központi magot.
4. Csavarozza a csatlakozót a kábelre, amíg a mag 2-3 mm vastag nem lesz.

Ellenőrizze a jelátvitel minőségét két egyszerre bekapcsolt TV készülékkel. Egyenként jobban mutathatnak. A „hó”, rángások, csíkok és egyéb leletek megjelenésekor az összes láncot újra ellenőrizni kell: a csatlakozó csavarozásának minősége, az elosztó és a TV interfészeinek szervizelhetősége, az antenna, valamint a mag fizikai sérüléseinek jelenléte.

Erősítővel ellátott berendezés telepítése

Az elosztók csatlakoztatása hosszú (30 méternél hosszabb) kábellel együtt rontja az adás minőségét. Tehát bizonyos esetekben nem lehet harmadik fél erősítő nélkül. mint az utóbbi A tápegység, amely egy közös „lengyel” antennához tartozik, vagy vásároljon egy speciális eszközt.

Ha erősítőt szeretne beépíteni a fenti áramkörbe, akkor el kell távolítania az F-csatlakozót az elosztó bemenetéről. Ezután csatlakoztasson egy kábelt egy UHF-antennából vagy egy márkás független berendezésből származó tápegységgel a helyére.

TV erősítő

Osztó erősítővel

Beépített erősítővel ellátott elosztókat is vásárolhat. Ezek drágábbak, mint a hagyományos megoldások, de megkímélnek a gondoktól. Mielőtt azonban vásárolna egyet, konzultáljon a helyi TV-szolgáltatóval.

Az a helyzet, hogy ez a fajta felszerelés más különböző erősítési tényezők. A túl erős szintek ugyanolyan rossz hatással vannak a képminőségre, mint a gyenge jel. A konkrét szintkülönbséget a szolgáltató hivatalos weboldalán a specifikációk részben, vagy a műszaki ügyfélszolgálaton megtudhatja.

Azt sem szabad elfelejtenie, hogy a jel minősége magától az antennától függ, ezért érdemes tudni, hogyan kell helyesen kiválasztani. Ha ügyesen bánik a forrasztóberendezésekkel, akár saját kezűleg is készíthet minőségi antennát. És akkor nem kell csodálkoznia, hogy a tévéje miért nem fogadja a jelet.
