Mindenki jó zenét akar az autóban. De mit tehet, ha a fejegység nem nyújtja a kívánt kényelmet?? Ha az autó még garanciális állapotban van, ajánlott a legközelebbi hivatalos szervizközpontban érdeklődni az új autórádió beszerelésének módjáról. És ha nincsenek korlátozások az autótulajdonosok számára, akkor megtalálhatják a legjobb audiorendszert az autójukhoz, és maguk telepíthetik. Nem nehéz helyesen csatlakoztatni az autórádiót. Általában szabványosított ISO-csatlakozóval rendelkezik. De ha mégsem, akkor is néhány egyszerű módon csatlakoztathatja új zenéjét az autójához.
A rádió beszerelési helye
Az autórádió telepítése azzal kezdődik, hogy saját kezűleg találja meg a helyét. A feladatot nagyban megkönnyíti, ha a gépkocsi rendelkezik már rendelkezik audiorendszerrel, a gyártó által felszerelt, és az új méretének megfelel a meglévő méretének. Ezután az autó tulajdonosának csak óvatosan el kell távolítania a régi készüléket, és az újonnan vásárolt készüléket be kell szerelnie a helyére.
Ha a boomboxot olyan autóba szerelik be, amely előzőleg nincs hangrendszerrel felszerelve, meg kell határoznia a megfelelő pozíciót. Általában a keresett rekesz tartalmaz egy hamutartót, egy tárolóegységet különböző apró tárgyak számára, és néha egy kihúzható pohártartót. Egy tartozékot el kell távolítani, és csak ezután kell új autórádiót telepíteni a létrehozott résbe.
Egy harmadik eset, amely standardnak tekinthető Kisebb audiorendszer telepítése, Például egy 1 din-es autórádió 2 din-es házban. Az autó tulajdonosának egy új rendszer vásárlásakor meg kell fontolnia, hogyan fedezi az üres helyet. Ez lehet egy használati dugó vagy egy praktikus tárolórekesz tartozék.
Az autórádió felszerelésének legnehezebb része az, hogy hová akarja 2 din-es eszköz elhelyezése egy 1 din-es foglalatba. Ehhez szakképzett technikus segítségére van szükség. Szinte mindig kézzel vágják ki a megfelelő méretű rést a válaszfalon. Ugyanakkor pontosan tudnia kell a funkcionális egységek elhelyezését a panel mögött, így a boomboxnak elegendő beépítési mélységgel rendelkezik. Nem tanácsos ezt a munkát konkrét ismeretek nélkül megkísérelni.
Hogyan csatlakozik az autórádió a tápegységhez?
Szinte minden modern autórádió ISO- vagy Euro-csatlakozót használ a csatlakoztatáshoz. Hagyományosan két részre oszlik. Az elsőnek van egy olyan pinoutja, amely lehetővé teszi a tápellátó rendszer kapcsolását. A második az audiorendszer csatlakoztatása, 2 hangszórótól 5 hangszóróig.1.
Egyes autórádiókban van egy, nem osztott euro aljzat. Mások két részből állnak. De ha az autórádió szabványos csatlakozóval rendelkezik, akkor nem lesz gond a csatlakoztatásával az autórádióhoz. Sajnos nem minden gyártó kínál ISO-csatlakozó formátumot a készülékeiben. Vannak egyedi fésűs és nem szabványos pinouts. Ha a csatlakozók nem egyeznek, a gépkocsi tulajdonosa kétféleképpen csatlakoztathatja a járművet.
Adapterek
Ha új hangrendszert vásárol egy üzletben, célszerű azonnal tisztázni, hogy rendelkezik-e ISO-csatlakozóval. A gyakorlatban számos különböző típusú csatlakozó létezik az autórádiókhoz. Az egyik csoportnak kettő helyett három levehető része van. Kapható úgynevezett kibővített csapszegkészlettel, amely vezérli a behúzható antennát, a megvilágítás fényerejének változását a jármű sebességétől függően, és még sok minden mást is. Egy harmadiknak egyszerűen nem szabványos aljzatmérete van.
Fő fogadás! Ha az Ön által preferált autórádió modellje nem rendelkezik ISO-csatlakozóval, akkor azonnal vásároljon hozzá adaptert. Nagyon sok ilyen megoldás van a piacon. Ezért könnyű olyat találni, amelyik párosítani tudja az ISO-csatlakozót az autórádión lévővel.
Az adapter felépítése eltérő lehet. Például dugó, öntött műanyag ház, mindkét oldalán csapcsoportokkal. Vagy Két női csatlakozó, rövid kábelekkel kapcsolódnak egymáshoz. Ebben az esetben ügyelni kell arra, hogy a keresztmetszetük ne legyen kisebb 2 kV-nál. mm a hangcsatlakozáshoz és 3.5 – 4 kw. mm a teljesítményszekció esetében.
Csavarozással vagy forrasztással
A közvetlen kábelezés a végletekig optimalizálható. Azaz az ISO-csatlakozó az autó oldalán és a rádióra szerelt ISO-csatlakozó. Ezután a kialakított kábelvégeket lecsupaszítják, és a rézmagokat összecsavarják.
Tanácsadás! Ezeket a csatlakozásokat ajánlott forrasztani. Egyszerű csavar a rezgés, oxidációs folyamatok, felhalmozódása a szennyeződés elég gyorsan nem fog sikerülni, hogy kényszeríteni fogja, hogy távolítsa el a rádiófelvevő és a munkálatok a kapcsolat újonnan.
Úgyszólván közvetlen kapcsolatot kell létesíteni a vezetékek színei szerint. Vannak szabványos kábeljelölések:
- A piros a megszakító kapcsoló, a másodlagos tápegység;
- sárga – fő tápáramkör az erősítő, átalakító áramkörökhöz;
- a fekete a semleges, közös érintkező, más néven a föld;
- kék fehér csíkokkal – az antennaegység és az erősítő áramkör tápcsatlakozása.
Fontos ! A vezetékek funkcionális cél szerinti megnevezését kötelezően meg kell adni az autórádió konkrét modelljének dokumentációjában. A fenti tápegységen kívül van még egy hangcsatorna-váltó egység is.
A csúcskategóriás boomboxok külön kimeneteket kínálnak az antenna kiterjesztésének vezérlésére, külső modulok (pl. erősítők vagy mélynyomók) kapcsolására, a kijelző fényerejének szabályozására. A modern eszközök kapcsolattartó csoport MUTE, A keret felelős a némítási funkcióért, ha egy hívás okostelefonon keresztül történő fogadásához az ilyen funkciót külön egységként valósítják meg.

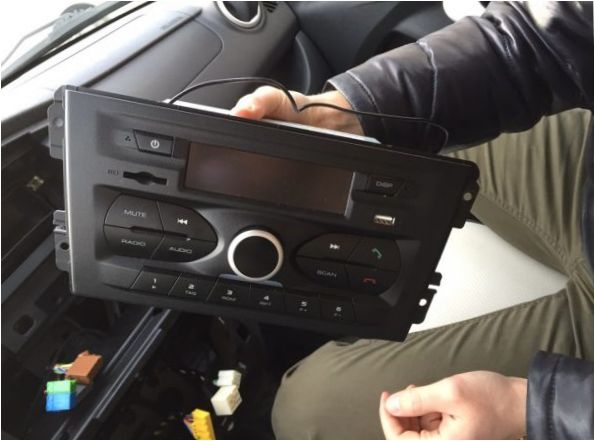

Hogyan illesszünk be egy autórádiót a műszerfalba?
Az adapterkereteket a kazettával együtt szállítják, és azokat a válaszfal rekeszébe kell felszerelni. Ezután az autórádió alaptestét szerelik rájuk. A keretek beszerelése nagyon egyszerű:
- Egy megfelelő szerszámmal hajlítsa ki a klipszek nyelvét;
- A keretet a szerelési üregbe tolják;
- nyomja le, hogy a klipszek a helyükre kattanjanak, és a keret megfelelően elhelyezkedjen a mélyedésben.
Az algoritmus változhat, és függ a boombox rögzítőhüvelyének kialakításától. Egyes keretek például csavarokkal rögzíthetők a műszerfalhoz, másoknak van egy további rögzítési pontja. A rekesz alján lévő speciális csík felszerelése után csavarozza rá a zsebet egy vízszintes csavarral. Az autórádió dokumentációja tartalmazza az összes szükséges utasítást.
A készülék tápegységhez való csatlakoztatásának egyéb lehetőségei
Az autórádió ISO-csatlakozóval vagy adapterrel történő csatlakoztatásának szabványos módja nem minden felhasználó számára megfelelő. Egyes csatlakozási lehetőségek növelhetik a készülék biztonságát és megoldhatják a fedélzeti elektromos rendszerből adódó speciális problémákat.
Közvetlenül az akkumulátorhoz
A hangos hangzás és a gazdag basszus rajongói élvezik a telepítést További erősítők és aktív mélynyomók. Ezek a készülékek nagyon nagy áramot fogyasztanak. Ennek következtében az ISO-csatlakozóban lévő érintkezőbetétek nem tudják biztosítani a vezetőképességet. Ezek felmelegednek, ami veszélyes következményekkel járhat – a csatlakozók egyszerű égésétől a műanyag csatlakozóház megolvadásán át a fedélzeti elektromos rendszerben keletkező rövidzárlatok kialakulásáig.
Tanácsadás! Ha intenzív fedélzeti áramellátásra van szükség, célszerű az autórádiót közvetlenül az akkumulátorhoz csatlakoztatni.
Ez a következőképpen történik.
- A legalább 3 mm keresztmetszetű vezetékeket az akkumulátor területére vezetik.5-4 db.mm. Útvonaluknak távol kell lennie a motortérben lévő forró vagy mozgó alkatrészektől.
- A kábelek a házban lévő nyíláson keresztül kerülnek a vevőegységbe. A munka befejezése után lezárják. Ha nem áll rendelkezésre speciális keverék, ez forró olvadékragasztóval is megoldható.
- A vezetékvégeket a terminálok köré tekerjük (ha az akkumulátor kialakítása lehetővé teszi). Ezek az akkumulátor kapcsain lévő fő bilincsek alatt vannak elhelyezve. A fekete vezeték a mínusz csatlakozóhoz, a piros vezeték pedig a plusz csatlakozóhoz csatlakozik. A jó érintkezés érdekében a kapcsolási pontot WD-40-gyel kell alapozni.
- A fekete kábel az akkumulátorról a rádió megfelelő vezetékéhez csatlakozik.
A piros plusz kábellel további munkát kell végezni. Először a biztosítékdobozt szereljük be az egységet a biztosítékkal. Működési áramának nem szabad 10A-nál kisebbnek lennie. A hangszórók szerelmesei kiszámíthatják az optimális értéket a használt hangszórórendszerhez. A biztosíték másodlagos rövidzárlat elleni védelemként szolgál, kiegészítve az autórádió, az erősítők és a mélynyomók intézkedéseit. Az autórádió két vezetéke, a sárga és a piros, a beszerelt egység második csapjához csatlakozik.
Fontos: ! Ez az autórádió kapcsolási rajz teljesen hatékony és biztonságosan használható mindenféle kiegészítés nélkül, ha a modell támogatja a teljes áramszünet üzemmódot. Ha ez nem történik meg, akkor akkor is lemeríti a fedélzeti akkumulátort, ha a jármű kikapcsolt gyújtás mellett parkol.
Megszakítással a gyújtászáron keresztül
A gyújtáskapcsoló csatlakozójára történő átkapcsolás módszere lehetővé teszi, hogy teljesen kiküszöbölje a parazita áramelvonást, vagy minimalizálja az autó fedélzeti akkumulátorának a boomboxra történő lemerülésének mértékét, amíg az parkolóban van. A kapcsolat a következőképpen jön létre:
- Az autórádió az akkumulátorhoz van csatlakoztatva;
- vizsgálja meg a gyújtáskapcsolót egy multiméterrel, és azonosítsa az első kapcsolóállásban (gyújtás bekapcsolva) feszültséget vezető egyik csatlakozót;
- A sárga vezeték a biztosítéktömb helyett a talált terminálhoz van csatlakoztatva.
Ebben az áramkörben az autórádió egy parkoló autóban, teljesen kikapcsolt gyújtás mellett vagy áramtalanítva van, vagy súlyosan korlátozottan működőképes. A modern modellekben az óra fut, és a CD-tálca eltávolítható. Az energiafogyasztás általában minimális.
A reteszelő gomb használata
Teljesen kiküszöbölheti a parazita áramfogyasztást parkolási üzemmódban, ha az autórádiót az akkumulátorhoz csatlakoztatja. Ha bekapcsolt állásban van, az audiorendszer működik. Egy ilyen rendszer megvalósításának legegyszerűbb módja, ha az autórádió piros vezetékének résébe egy kétpólusú kapcsolót szerelünk be.
A gombot a műszerfalon vagy a válaszfalon megfelelő helyen lehet elhelyezni. Különösen akkor, ha a gyártó az ilyen kapcsolók elhelyezésére szolgáló pontokat biztosította. Az autórádió, erősítők, mélynyomó hirtelen feszültségugrásának kizárása, eszközcsoportok be- vagy kikapcsolása – a gombot meglehetősen egyszerű relé áramkörrel kombinálják.
A hangjelzők csatlakoztatása
Minden autóban való használatra tervezett hangszórónak a következő csatlakozókkal kell rendelkeznie polaritás jelölések. Csatlakoztatásukhoz a következőképpen járjon el:
- az autórádió mínusz vezetékeit, a fekete csíkkal jelölt kábeleket a hangszórók megfelelő mínusz csatlakozóira kapcsolja;
- A hangszórók plusz csapjait a pinout szerint kapcsolja be.
Használja a rádióhoz mellékelt dokumentációt annak meghatározásához, hogy melyik vezetékpárokat melyik bal és jobb első és hátsó hangszóróhoz kell csatlakoztatni.
Fontos, hogy a hangszórók csatlakoztatásakor ügyeljen a helyes polaritásra. Ha ez megzavarja, a hangszórók fázison kívül kezdenek működni. A hang ezután lapossá és aláhúzottá válik.
A tolatókamera csatlakoztatása
Számos modern autórádió modell A fényszórók kijelzőkkel rendelkeznek. Ez egy nagyszerű módja annak, hogy növelje a járművezetés kényelmét és biztonságát. Ha a készülék támogatja ezt a funkciót, akkor a tolatókamera csatlakoztatható az autórádióhoz. Ez elég könnyen kivitelezhető.
- A kamera a lökhárítóba, a spoilerbe vagy a csomagtérfedélbe van beépítve.
- A kamera negatív érintkezőjét (fekete vezeték) a földeléshez, az autó alvázához kell csatlakoztatni. A kamera felszerelhető például egy csavarral, amelyet egy erre a célra fúrt lyukba kell becsavarni.
- Csatlakoztassa a kamera tápkábelét az autórádió videobemeneti csatlakozójához.
A kamera csatlakoztatásához elegendő időt kell szánnia arra, hogy hosszú vezeték az utastéren keresztül. Először azonban meg kell ismernie a kezelési útmutatót. Lehetséges, hogy a gyártó előre látta a kamera jövőbeli beszerelését, és az OEM fedélzeti kábelezés már rendelkezik a megfelelő útvonalakkal.
A 360°-os kilátást nyújtó hangszórók könnyen elérhetők 2 vagy több kamera csatlakoztatása. Ebben az esetben a készülék több videobemenettel rendelkezik. Ezek közül legalább az egyiket a tolatókamera csatlakoztatására tervezik. A rendszer egy vezérlő bemenetet is biztosít az automatikus tolatás aktiválásához.
Következtetésként
Az egyetlen dolog, amit el kell kerülnie, amikor az autórádiót a műszerfalra szereli, az a rohanás. A modell dokumentációjának, a testén lévő matricáknak, a rendelkezésre álló csatlakozóknak, a gyártó által biztosított helyeknek vagy rekeszeknek a gondos tanulmányozásával számos hibát és negatív következményt elkerülhet.
Ez nem csak az esztétikus megjelenés, a tönkrement műszerfal, hanem komolyabb hátrányok formájában rossz kapcsolatok, hibás vezetékek, potenciális forrása rövidzárlat és egyéb veszélyek formájában. Az autó hifirendszere sztereó csatlakozóval van felszerelve, amely lehetővé teszi, hogy a legjobb hangzást kapja az autórádióból.
