Hogyan kell javítani a mosógép vezérlőmodulját?

A modern mosógépek robusztusak és funkcionálisak. A gyártó mindent megtesz azért, hogy a termék hosszú éveken keresztül mindenféle beavatkozás nélkül működjön. A mosógépek vezérlőmodulja azonban gyakrabban hibásodik meg, mint azt a gép tulajdonosai szeretnék. Ennek számos oka van, amelyek közül néhányat a gyártó kifejezetten előír, és a feltételek be nem tartása a garancia érvénytelenségét eredményezi. Másokat hibák okozhatnak. Ha azonban a garancia lejárt, megpróbálhatja saját maga megjavítani a mosó-szárítógép vezérlőpanelét, vagy elvégezheti a részletes diagnózist.

Hogyan működik

A vezérlőmodul a gép számítógépes „szíve”. A vezérlőpanel az érzékelőktől és a szabályozóktól kapott jelektől függően aktiválja az egyik vagy másik funkciót. Ez inkább univerzális. A gyártó ugyanazt az alkatrészt különböző márkájú mosógépekbe szereli be, és különbözőképpen címkézi fel őket. Például az Indesit mosógépek leggyakoribb elektronikai moduljait W105TX és WISL82 jelöléssel látják el. Az adott mosógépmodell generációjától függően a központi processzor firmware-e vagy a be- és kimeneti jelek száma eltérő lehet.

Vezérlőmodul:

• hőmérséklet-szabályozás;
• Beállítja azt az üzemmódot, amelyben a motor működik;
• Az elektronikus tábla értelmezi a programok időintervallumait;
• felelős a vízelvezető szivattyúk elindításáért;
• Biztosítja a vízbevezető nyomás és a vízszállító kapu működésének szabályozását;
• felelős a reteszelések működéséért.

A vezérlőjelet az integrált busz csatlakozóin vagy a megfelelő érintkezőkön keresztül táplálják. Annak megállapításához, hogy pontosan hol veszett el a jel. Ehhez a következőkre lesz szüksége Egy adott vezérlőmodul ábrája. Ezt a legtöbb mosógép használati útmutatója tartalmazza. Ha ez az információ nem áll rendelkezésre, akkor az interneten könnyen megtalálhatja az elektronikus táblán található jelölések alapján.

Miért hibásodik meg a vezérlőmodul

A vezérlő meghibásodásának több oka is lehet. Felsoroljuk a legfontosabbakat, az egyszerű javítási lehetőségekkel együtt:

1. Gyári hiba. Vizuálisan kimutatható a rossz minőségű forrasztás, a lepergő sávok, a fő chip telepítési területén felgyülemlett fluxus. Ha a mosógép garanciális, ne szerelje le a modult saját maga. Az elektronikát a műhelyben garanciális körülmények között kicserélik. A gyári hiba nagyon gyorsan, a használat első heteiben-hónapjaiban jelentkezik.
2. A tápegység és a hálózati tápegység közötti eltérés. A gyakori túlfeszültségek, feszültségingadozások, a feszültséghatárok túllépése a kényes elektronika meghibásodását okozhatja. A betartandó paramétereket általában az utasításokban határozzák meg. A legtöbbször a tápegység hibája miatt bekövetkező meghibásodás könnyen azonosítható a mosógép áramköri lapjának vizsgálatával. A szervizközpontok mindent megtesznek a hiba érvénytelenítése érdekében.
3. Egy vagy több érzékelő meghibásodása vagy rendellenes működése. Ez a probléma gyakran könnyen megoldható, elmondjuk, hogyan.
4. Víz bejutása az elektronikába. Érdemes megjegyezni, hogy egyes gyártók célja, hogy ezt a problémát teljesen kiküszöböljék. Például egyes VEKO, LG, Samsung modellek vezérlőegységét vegyület borítja, le van zárva. Más gyártók lehetővé teszik a folyadék bejutását a mosások között. Ha megpróbálja beindítani a nedves lemezt, a védelem kiold, és a vezérlőegység blokkolódik. Például az Indesit mosógép javítása saját kezűleg a modul letörlésére és a lap alapos szárítására korlátozódhat. A víz mind a vészhelyzeti üzemmódok következtében, mind pedig a gép szállítása során, például mozgatáskor bejuthat.

További okok a túlzott szennyeződés, a háztartási kártevők (csótányok, egerek) vezető ürüléke és a rovarok vagy rágcsálók okozta rövidzárlatok. Ha a biztonsági rendszerek megelőzték a meghibásodást, az könnyen orvosolható. A kártya csak tisztítsd ki.

A vezérlőmodul meghibásodásának meghatározása

Több lehetséges jele is van annak, hogy a vezérlőpanelt tisztítani vagy javítani kell, és ellenőrizni kell az érzékelő állapotát:

• A készülék nem kapcsol be, a kijelzőn hiba jelenik meg.
• Egyes modelleknél a panel LED-jei villognak, villognak vagy egyszerre világítanak.
• A mosógép nem hajlandó mosni, vizet felvenni vagy leereszteni, centrifugálni, melegíteni, a mosási ciklusban felsorolt műveletek bármelyikét elvégezni.
• Az egyik program nem fut.
• A víz hideg vagy túlmelegszik.
• A jelzők szabálytalanul villognak.

Az okok sokrétűek lehetnek, például a motor váratlan fordulatszáma – lehet, hogy teljes fordulatszámon jár, vagy gyengén pörög.

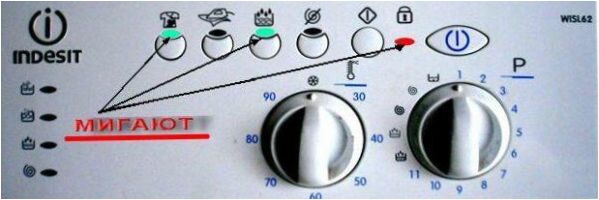

A mosó-szárítógép fénye véletlenszerűen villog

Egyes modern modellek önellenőrző üzemmóddal rendelkeznek, amely meghatározza, hogy mely mosógép elektronikai modulok igényelnek javítást. Az automatikus teszt elvégzésére vonatkozó információk nem szerepelnek a dokumentációban. Azonban megtalálható az interneten a szakosodott fórumokon. Például néhány Ardo modellt a következőképpen tesztelnek:

• A víz kiürítése és a tartály kiürítése;
• A mechanikus programválasztó a függőlegesen lefelé mutató nyíllal forog;
• a nulla hőmérséklet van beállítva.

Ezután elegendő a kezelőpanel összes gombját megnyomni egyidejűleg. A készülék a önellenőrzési mód. Ha ez letelt, a kijelzőn megjelenik egy hiba, amellyel könnyen azonosítható a hiba.

A vezérlőmodul eltávolítása

Először is érdemes szemrevételezéssel megvizsgálni az áramköri lapot a fizikai sérülések szempontjából. Lehetnek kiégett alkatrészek, törött vagy megszakadt alkatrészek.

A szakemberek erősen ellenzik a vezérlő saját maga általi javítását annak összetettsége miatt. A helytelen cselekvésnek súlyos következményei lehetnek, és egy új tábla elég sokba kerülne.

Hol található a tábla?

Az esetek jó felében a vezérlő az előlap mögött található. A pozíció változhat, és elsősorban a készülék terhelési típusától függ. A vezérlőmodul egy meglehetősen nagy elem, így nem okozhat gondot megtalálni. Egyes gyártók a használati utasításban adják meg a helyét.

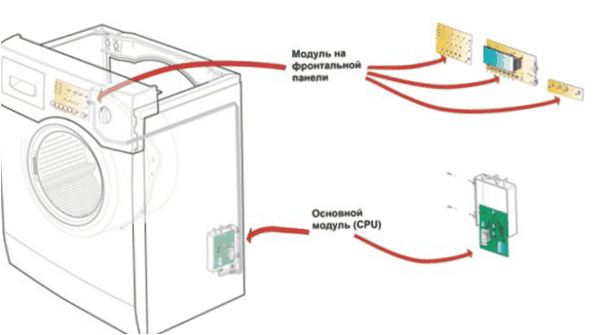

A vezérlőmodul helyének változása

Szétszerelés

Egy normál mosógépben a főpanel általában könnyen hozzáférhető. A fejlettebb prémium modelleken vagy egyes ipari modelleken azonban egy halom más elem mögé rejtve lehet. Ebben az esetben a legjobb, ha az összes munkát szakemberrel végezteti el.

A vezérlő szétszerelése:

• áramtalanítsa a berendezést;
• Zárja el a vízcsapot;
• Távolítsa el a felső fedelet;
• Vegye ki a mosószeres fiókot;
• válassza le a vezetékeket tartalmazó csatlakozókat;
• Csavarja ki a vezérlőpanelt tartó szerelvényt;
• Óvatosan távolítsa el az alkatrészt.

Tanácsadás! A vezérlő újbóli beszerelésekor a félreértések elkerülése végett érdemes néhány fényképet készíteni a szétszerelés előtt.

Javítsa meg a táblát

Az ok vizuális azonosítása nagyon nehéz, különösen, ha az elemek nem égtek ki. Működés közben a mosógép folyamatosan rezeg, ami hatással van a helyi elektronikára.

A diódák, ellenállások és egyéb kis elemek forrasztása megszakadhatott. A diagnózishoz és az azt követő javításhoz szükség lesz egy multiméterre, forrasztópáka, ón, gyanta, forrasztóanyag, és valóban forrasztási képességre. Tekintsen számos olyan alkatrészre, amelyet saját maga is kicserélhet.

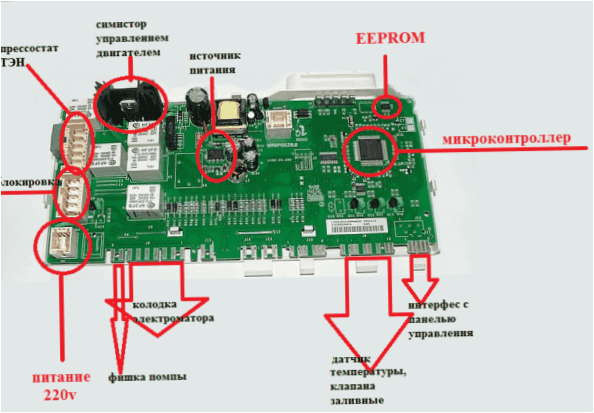

Indesit SOFA vezérlőmodul

Kondenzátorok

Ezek az alkatrészek felelősek a feszültség stabilizálásáért. A hibás kondenzátor nyilvánvaló jele, hogy a kondenzátor megduzzadt. Más esetekben az alkatrészt multiméterrel teszteljük (1 – nyitott áramkör / 0 – rövidzárlat). Egy elem cseréjekor mindig vegye figyelembe annak polaritását.

Ellenállások

Szükséges részletek Két lépésben, a sorrend figyelembevételével ellenőrizze a következőket. A 8 ohm ellenállású és legfeljebb 2A ellenállású ellenállások elsőrendű elemek. 10 ohmig és 5 amperig terjedő alkatrészek a második csoportba tartoznak. Ha az ellenállások nem felelnek meg az adatoknak, akkor ki kell őket cserélni.

Tirisztoros modulok

A tirisztoros modul meghibásodásának fő oka a következő túlfeszültség. Ezt a pontot csak a kondenzátorok diagnosztikája után kell ellenőrizni. Állítsa be a negatív ellenállást és tesztelje az elsőrendű diódákat. A feszültség nem haladhatja meg a 20 voltot.

A kiégett elemeket vizuálisan és a következőkkel lehet észlelni Használjon multimétert, állítsa „szonda” üzemmódba. A szűrőn megengedett legnagyobb feszültség – legfeljebb 12 volt. Ügyeljen a polaritásra, és vigyázzon, nehogy megsérüljön a tirisztor portok.

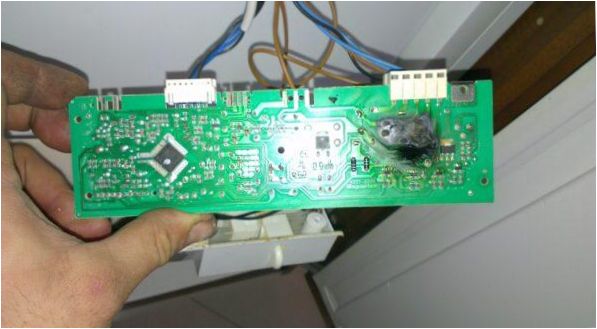

A mosógép leégett vezérlőmodulja

Diagnosztizálja a kiváltó okot

Ez az elem leggyakrabban kondenzátorproblémák miatt hibásodik meg. A megbízhatatlan forrasztás és a túlzott vibráció szintén a csomópontok meghibásodásának okai. Elég Forrasztja be a kimeneti csapokat és a probléma megoldódott. Az indítófeszültségnek 12 volt körül kell lennie, az ellenállásnak pedig 20 ohm körül kell lennie.

Vezérlő firmware

Ha a javítás után a probléma továbbra is fennáll, akkor szoftveres probléma lehet. A mosó-szárítógépben lévő szűrőmodul áramellátása fali töltőről történik.

A modul testén található speciális csatlakozók jelzik ennek az eljárásnak a lehetőségét. Ha az interfészek nem láthatóak, akkor a kártyát egy szervizközpontba kell vinni, ahol a szakértők közvetlenül a processzorba töltik be a szoftvert.

A vezérlőbe firmware telepítéséhez adapterre van szükség, amely lehetővé teszi a modulhoz való hozzáférést PC-n keresztül. A professzionális megoldások meglehetősen gyakoriak a szaküzletekben, és 2-4 ezer forintel régiójába kerülnek. A programozó egyszerűbb változatát körülbelül 500 forintelért vásárolhatja meg, de figyelembe kell vennie a berendezés márkáját. Például az Electrolux, Indesit, Ariston és Whirlpool márkájú mosógépekhez használja az Arkadia adaptert (USBDM MemoryDump).

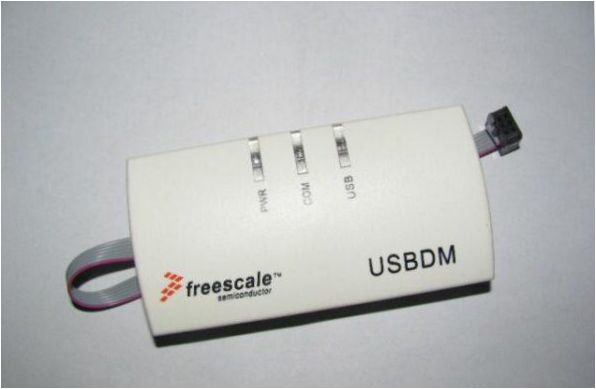

USBDM programozó

Szintén szükséges Meghajtók és firmware. Mindkettő megtalálható a készülékgyártók hivatalos forrásainál a „Szoftver” szakaszban. Ismertessük a szoftver telepítésének menetét az Arcadia adapter példáján.

Flashing USBDM MemoryDump segítségével:

• csatlakoztassa az adaptert a vezérlőhöz és a számítógéphez
• Telepítse az illesztőprogramozót;
• Menjen a vezérlőpultra, és keresse meg az „Eszközkezelőt”;
• kattintson az USBDM sorra;
• Válassza a Célpontot, és válassza a DetectChip lehetőséget;
• a rendszernek észlelnie kell a modult, ha az működőképes és helyesen van bekötve;
• Kattintson a LoadHexFiles gombra, és határozza meg a firmware-t;
• Nyomja meg a ProgramFlash gombot, és várja meg az eljárás befejezését.

Cserélje ki a vezérlőmodult

Ha a vezérlő javíthatatlan, és a szervizközpont ezt ellenőrizte, akkor ki kell cserélni. Használt deszkát vásárolni egy zsák szar, ezért a legjobb, ha új eszközöket nézel meg. Szerencsére szinte minden szaküzletben megvásárolhatók, különösen, ha jól ismert márkák felszereléséről van szó.

A mosógép vezérlőegységének javítása olyan feladat, amely szakképzett személyzet beavatkozását igényli. Ne szerelje le a vezérlőpanelt saját maga, kivéve, ha a garanciaidő lejárt. Ha ez megtörténik, és a hibaelhárítás egyéb módszerei nem segítenek – távolítsa el a modult, ha nem ért az elektronikus berendezések javításához, akkor egészben kicserélhető.
