Plotter készítése saját kezűleg

A grafikus plotterek olyan készülékek, amelyek automatikusan és előre meghatározott pontossággal rajzokat, képeket, sémákat rajzolnak ki papírra, szövetre, bőrre és más anyagokra. A vágási funkcióval rendelkező gépek szintén gyakoriak. Egy plotter készítése saját kezűleg otthon is lehetséges. Szükséged lesz egy régi nyomtató vagy DVD-meghajtó alkatrészeire, némi szoftverre és néhány egyéb anyagra.

CNC plotter dvd meghajtóról

DIY DIY plotter a dvd meghajtó viszonylag könnyű. Egy ilyen eszköz egy arduinón sokkal olcsóbb, mint márkás társa.

A létrehozandó eszköz munkaterülete 4 × 4 cm lesz.

A munkához a következőkre lesz szükséged anyagok:

• ragasztó vagy kétoldalas ragasztószalag;
• forraszanyag forrasztáshoz;
• vezetékek a jumperek felszereléséhez;
• dvd-meghajtó (2 db).), amelyből a léptetőmotor származik;
• Arduino uno;
• szervomotor;
• L293D chip (a motorokat vezérlő meghajtó) – 2 db.;
• kenyérvágólap (műanyag alap, elektromosan vezető csatlakozókkal).

Ahhoz, hogy az elképzelt projektet életre keltse, össze kell állítania a következőket eszközök:

• forrasztópáka;
• csavarhúzó;
• minifúró.

A tapasztalt hobbisták további alkatrészeket használhatnak, hogy egy működőképesebb gépet építsenek.

összeszerelési lépések

A cnc plotter a következőképpen van összeszerelve:

• Egy csavarhúzóval szétszerelni a 2 dvd-meghajtók (az alábbi képen látható eredmény), és vegye ki őket léptetőmotorok, a fennmaradó részek kiválasztott két egymás melletti alap a jövő plotter;

Szétszerelt dvd-meghajtók

• Csavarozza össze a kiválasztott alapokat csavarokkal (előre méretezett), hogy az X és Y tengelyek az alábbi képen látható módon alakuljanak ki

X-Y tengely összeszerelése

• a Z-tengelyt az X-tengelyhez kell csatlakoztatni, amely szervohajtás tartóval a ceruzához vagy tollhoz, amely a képen látható;

Z tengely

• az Y tengelyhez rögzítsünk egy 5 x 5 cm-es, rétegelt lemezből (vagy műanyagból, kartonból) készült négyzetet, amely az egymásra helyezett papír alapjául szolgál majd

Egy alap a papír tartására

• szerelje össze, különös figyelmet fordítva a léptetőmotorok csatlakoztatására, az elektromos áramkört egy forrasztás nélküli lapon az alábbi ábra szerint;

Elektromos kapcsolási rajz

• adjon meg kódot az X-Y tengelyek működésének teszteléséhez;
• Ellenőrizze a készlet működését: ha a léptetőmotorok működnek, az alkatrészek az ábra szerint helyesen vannak csatlakoztatva;
• Töltse be a munkakódot (Arduino számára) az elkészített cnc plotterbe;
• töltse le és futtassa az exe programot a G-kóddal való munkához;
• Telepítse az Inkscape-et (vektorgrafikus szerkesztőprogram) a számítógépére;
• telepítsen egy plug-in-t, amely lehetővé teszi a G-kód képekké való konvertálását;
• Inkscape művelet beállítása.

Ezután a házi készítésű mini plotter készen áll a munkára.

A munka néhány részlete

A koordinátatengelyeket a következőképpen kell elhelyezni egymásra merőlegesek. A tartóban rögzített ceruzának (vagy tollnak) gond nélkül kell fel-le mozognia a szervohajtásban. Ha a léptető meghajtók nem működnek, ellenőrizni kell, hogy helyesen vannak-e bekötve az L293D chipekhez, és találni kell egy működő opciót.

A kódot a teszteléshez tengelyek X-Y, munka a plotter, Inkscape program a kiegészítés letölthető az internetről.

A G-kód egy olyan fájl, amely az X-Y-Z koordinátákat tartalmazza. Az Inkscape közvetítőként működik, hogy plotter-kompatibilis fájlokat hozzon létre ezzel a kóddal, amelyet aztán a motorok számára mozgássá alakítanak át. A kívánt kép vagy szöveg kinyomtatásához először az Inkscape segítségével G-kóddá kell alakítania, amelyet aztán elküld a nyomtatónak.

A következő videó egy házi készítésű plotter bemutatója egy DVD-meghajtóról:

Plotter a nyomtatóról

A grafikus gépeket különböző kritériumok szerint osztályozzák. Azokat a műszereket, amelyekben a hordozót mechanikusan, elektrosztatikusan vagy vákuummal rögzítik, úgy nevezzük, hogy tabletta. Ezek az egységek egyszerűen létrehozhatnak egy képet, vagy kivághatják azt, ha megfelelő funkcióval vannak felszerelve. Vízszintes és függőleges vágás elérhető. A média paramétereit csak a síkágy méretei korlátozzák.

Vágó plotter más néven vágógép. Beépített vágóeszközzel vagy késsel rendelkezik. A készülékkel történő képkivágáshoz leggyakrabban használt anyagok a következők:

• közönséges és fotópapír;
• vinil;
• karton;
• különböző típusú filmek.

Egy nyomtatóból síkágyas nyomtató vagy vágó plotter készíthető: az első esetben egy ceruza (toll) kerül a tartóba, míg a másodikban egy kés vagy lézer kerül felhasználásra.

Házi készítésű síkágyas rajzoló plotter

A készülék saját kezű összeszereléséhez a következő alkatrészekre és anyagokra lesz szüksége:

• léptetőmotorok (2), vezetők és kocsik nyomtatókból;
• Egy Arduino (USB-kompatibilis) vagy mikrokontroller (pl. ATMEG16, ULN2003A), amely a számítógépről érkező parancsokat olyan jelekké alakítja, amelyek a működtető elemek mozgását okozzák;
• Egy 300 mW teljesítményű lézer;
• tápegység;
• fogaskerekek, szíjak;
• csavarok, anyák, alátétek;
• Szerves üveg vagy deszka (rétegelt lemez) mint hordozóanyag.

A lézer lehetővé teszi a vékony fóliák vágását és a fagravírozást.

A síkágyas plotter legegyszerűbb változata ebben a sorrendben áll össze:

• Készítsen alapot a választott anyagból az elemek összecsavarozásával vagy ragasztásával;

Az alap

• fúrja ki a lyukakat, és helyezze be a síneket az alábbi képen látható módon;

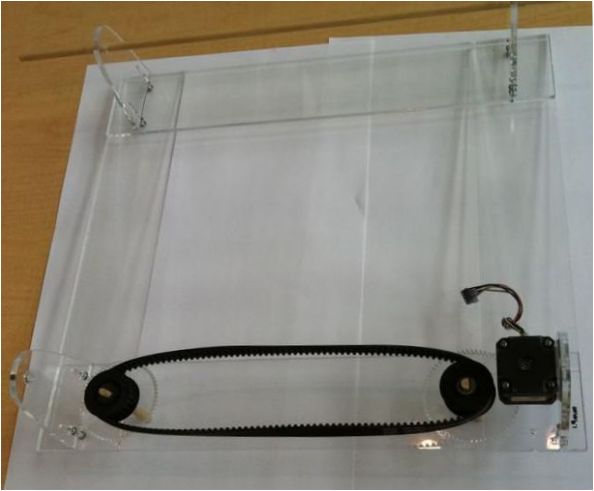

A sínek felszerelése

• összeszerelt kocsi toll vagy lézer beszereléséhez;

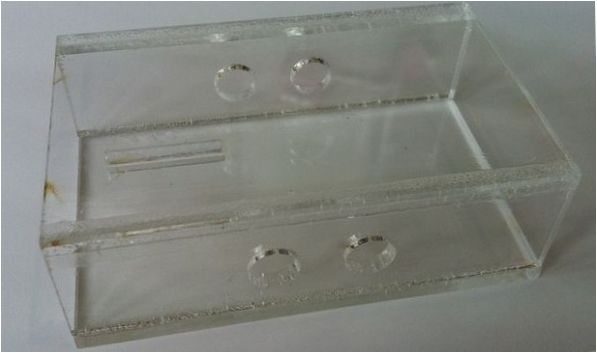

A kocsi a sínek lyukakkal a sínekhez

• szerelje össze a tartószerkezetet;

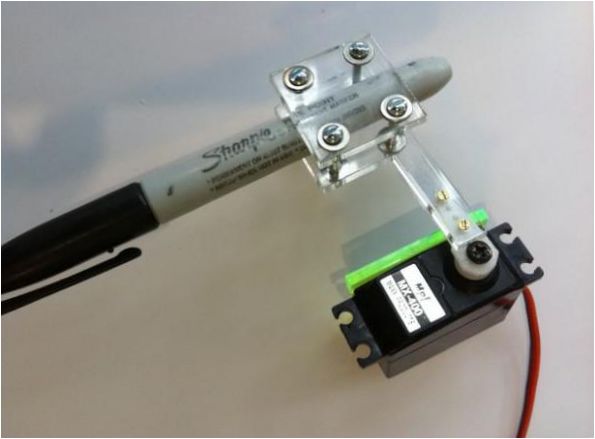

Marker tartó

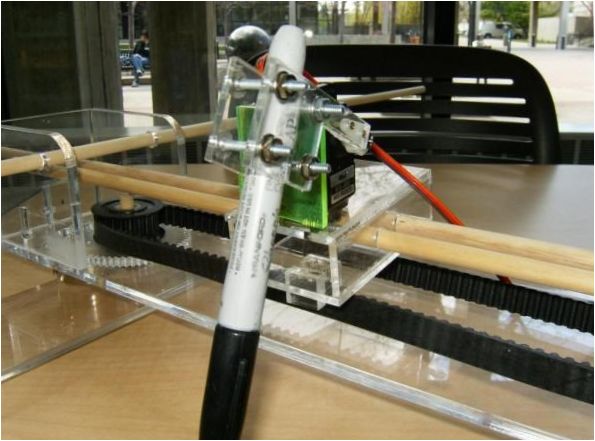

Zárszerkezet

• telepítse a léptetőmotorokat, fogaskerekeket, szíjakat, ami az alábbiakban látható kialakítást eredményezi;

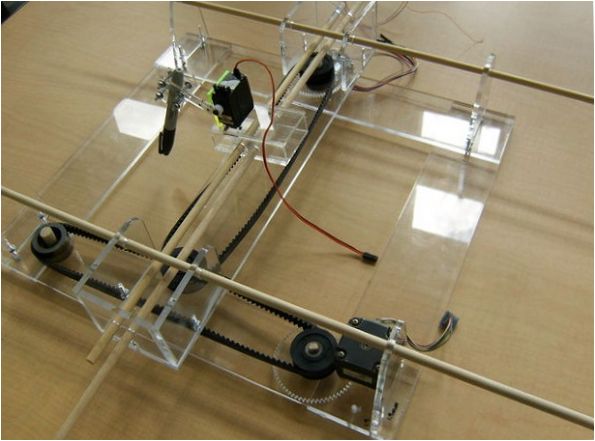

Az összeszerelt házi plotter

• csatlakoztassa az áramköröket;
• telepítse a szoftvert a számítógépre;
• A készüléket a vizsgálat után üzembe helyezik.

Ha Arduino használata, akkor a fent leírt programok alkalmasak. A különböző mikrokontrollerek használata különböző szoftvereket igényel.

Ha a kést fólia vagy papír (karton) vágására használják, a behatolási mélységet kísérletezéssel kell megfelelően beállítani.

az adott terv továbbfejleszthető, automatizálással. A részleteket kísérletileg, a rendelkezésre álló lehetőségek alapján választják ki. Néhányat esetleg meg kell vásárolni.

A grafikus gépek mindkét vizsgált változata saját maga is elkészíthető, ha csak van egy régi, felesleges felszerelése és szeretne. Az ilyen olcsó egységek rajzok rajzolására, különböző képek és formák kivágására alkalmasak. Messze vannak az ipari társaiktól, de ha gyakran kell tervrajzokat készíteniük, sokkal könnyebbé teszik a munkát. A szoftver ingyenesen elérhető az interneten.
