Házi készítésű plazmafáklya összeszerelése

A plazmavágó gép egy meglehetősen keresett gép, amely lehetővé teszi bármilyen fém vágását számos gyártási területen. A plazmavágó gépeket nem csak gyárakban használják. Nemrégiben a hazai műhelyekben is megjelentek. De mivel szinte minden műhelyben vannak már hegesztőgépek, bölcs dolog lenne, ha nem vásárolna kész plazmavágót, hanem saját kezűleg készítené el egy inverterből.

Mire kell a plazmavágó

A plazmavágó fáklya néha nélkülözhetetlen eszköz a fémmegmunkáláshoz, mert a fáklyából kilépő plazma hőmérséklete eléri a 25-30 ezer fokot. fok. E jellemzőknek köszönhetően a plazmalámpák alkalmazási területe nagyon széles:

• mindenféle fémszerkezet;
• csőfektetés;
• bármilyen fém gyors vágása, beleértve magasan ötvözött hőálló acélok, titán, nikkel és molibdén, amelyek olvadáspontja 3000 °C felett van
• Vékony lemezanyagok (vezető anyagok) rugalmas vágása nagy pontosságú vágás révén.

Továbbá plazmafáklyákat (a lézerfáklyák alternatívájaként) használnak automatikus vonalak részeként nagy gyárakban, hogy különböző konfigurációjú alkatrészeket vágjanak ki a fémlemezből.

Különbséget kell tenni a plazmavágás és a plazmahegesztés között. Ez utóbbi csak drága, professzionális berendezésekben érhető el, amelyek ára 100 ezer eurónál kezdődik. forintelek.

Inverter vagy transzformátor

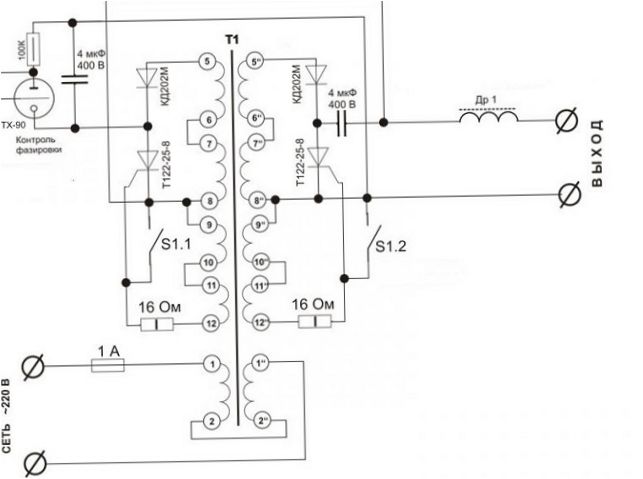

Vannak különböző módok, valamint rajzok és ábrák, amelyek segítségével a plazmavágógépet. Például, ha ez alapján történik egy transzformátor hegesztő, ez alkalmas rendszer a plazmavágó alábbiakban megadott, amely részletezi, hogy milyen alkatrészek szükségesek ahhoz, hogy ez a modul.

Ha már van invertere, akkor ahhoz, hogy plazmavágóvá alakítsa át, némi módosításra lesz szüksége, nevezetesen egy oszcillátor hozzáadására. Az inverter és a plazmafáklya között kétféleképpen csatlakoztatható, ahogy az alábbi ábrán látható.

Ha a plazmavágót saját maga készíti, több okból sem tanácsos transzformátort választani áramforrásként:

• a készülék sok áramot fogyaszt;
• A transzformátor nehéz, és nem könnyű szállítani.

Bár a hegesztőtranszformátornak vannak előnyei, mint például a feszültségváltozásokra való érzéketlenség. Vastagabb fémek vágását is lehetővé teszi.

De Az inverteres plazmavágó berendezés előnyei egy transzformátor egység előtt:

• alacsony súly;
• magas hatásfok (akár 30%-kal magasabb, mint egy transzformátoré);
• Alacsony energiafogyasztás;
• jobb vágás a stabilabb ívnek köszönhetően.

Ezért előnyösebb, ha a plazmavágót inkább egy hegesztő inverterből, mint egy transzformátorból készítik.

Egy tipikus plazmavágó kialakítás

A fémek légplazmavágására alkalmas gép összeállításához a következő alkatrészeknek kell rendelkezésre állniuk.

1. Tápegység. Az égőelektróda elektromos árammal való ellátásához szükséges. Mivel az áramforrás működhet akár egy transzformátor (hegesztés), kiadó váltakozó áram, vagy inverter típusú hegesztőgép, amelynek kimenete egyenáramú. A fentiek alapján előnyösebb invertert használni, különösen argonhegesztő funkcióval. Ebben az esetben lesz egy csatlakozó a tömlőcsomaghoz és egy hely a gázcső csatlakoztatására, ami leegyszerűsíti a gép módosítását.

2. Oszcillátor. A hatékony ívgyújtáshoz és stabilizáláshoz szükséges. Mint fentebb említettük, a forrasztás nem bonyolult. De ha nem vagy erős a rádiózásban, ez a modul megvásárolható Kínában 1400 rbl-ért.


3. Földelt kábel. A végén van egy bilincs a vágandó fémhez való rögzítéshez.

A készülék összeszerelése

Miután minden szükséges alkatrészt előkészített, készen áll a plazmavágó összeszerelésére:

• Csatlakoztasson egy tömlőt az inverterhez, amely a kompresszorból levegővel látja el;
• csatlakoztassa a tömlőcsomagot és a földkábelt az inverter elejéhez;
• Csatlakoztassa a fáklyát (plazmafáklya) a tömlőcsomaghoz.

Ha minden elem összeállt, akkor folytathatja a berendezések tesztelése. csatlakoztassa a földkábelt a munkadarabhoz vagy a fémasztalhoz, ahová a készüléket helyezi. Kapcsolja be a kompresszort, és várja meg, amíg a megfelelő mennyiségű levegőt pumpálja a vevőbe. A kompresszor automatikus leállítása után kapcsolja be az invertert. Vigye a fáklyát a fémhez, és nyomja meg az indítógombot, hogy az ív létrejöjjön a fáklya elektródája és a munkadarab között. Ez oxigén hatására plazmaáramlássá változik, és elvágja a fémet.

Hogyan kell használni egy házi készítésű plazmafáklyát?

Annak érdekében, hogy a hegesztőinverterből házilag készített plazmavágó hatékonyan és hosszú ideig működhessen, a gép működésével kapcsolatban meg kell hallgatni a szakértői tanácsokat.

1. Ajánlott, hogy bizonyos számú távtartó elem, amelyek a tömlők csatlakoztatására szolgálnak. Ezek rendelkezésre állása különösen fontos, ha a gépet gyakran kell szállítani. Bizonyos esetekben a szükséges távtartó hiánya lehetetlenné teszi a gép használatát.
2. Mivel a fúvóka magas hőmérsékletnek van kitéve, idővel elhasználódik és meghibásodik. Ezért előzetesen gondoskodnia kell a következőkről cserefúvókák beszerzése.
3. A plazmavágóhoz való tartozékok kiválasztásakor figyelembe kell vennie a készülék teljesítményét, amelyet szeretne megszerezni. Ez mindenekelőtt a megfelelő inverter kiválasztására vonatkozik.
4. A fáklyához való elektróda kiválasztásakor, ha azt saját maga készíti, az alábbi anyagokat kell előnyben részesíteni hafnium. Az anyag melegítéskor nem bocsát ki káros anyagokat. Mindazonáltal erősen ajánlott olyan előre gyártott fáklyákat használni, amelyek a légáramlás örvénylésére vonatkozó valamennyi paramétert tiszteletben tartják. A házilag épített plazmavágó nem garantálja a minőségi vágást, és gyorsan meghibásodik.

Ami a biztonsági szabályokra vonatkozik, a munkát speciális ruházatban kell végezni, amely véd a forró fém fröccsenése ellen. Hegesztőszemüveget „kaméleon” is viseljen a szemének védelme érdekében.
