Hogyan kell az invertert helyesen használni

Jelenleg a hegesztőberendezések számos fajtája áll rendelkezésre. Az inverteres gépek azonban leginkább a barkácsolók körében népszerűek, kompakt méretük és sokoldalúságuk miatt. A hegesztő inverter olyan berendezés, amely lehetővé teszi a mester számára, hogy különböző hegesztési munkákat végezzen. De ahhoz, hogy minőségileg elvégezze őket, nem elég egy drága készülék, meg kell tanulnia, hogyan kell használni a hegesztőgépet.

Az első feladat a készülék telepítése és csatlakoztatása

Az inverter hatékony és biztonságos használatához először is megfelelően fel kell készíteni a munkára. Ezt az eljárást több lépésben kell elvégezni. Az első feladat a készülék telepítése és csatlakoztatása. Az inverter telepítése bizonyos szabályoknak megfelelően kell végrehajtani:

• A készüléket úgy kell elhelyezni, hogy legalább 2 méter távolságra legyen a faltól vagy tárgyaktól;
• Az invertert földelni kell;
• olyan hegesztési helyet válasszon, amely távol van a gyúlékony tárgyaktól;
• A hegesztést vagy nyitott helyen, vagy fémasztalon kell végezni.

Az invertert 220 V-os vagy 380 V-os hálózatra lehet csatlakoztatni, ahogyan az az iparban szokásos. Ha a hegesztőgépet az elektromos hálózattól távol kell használni, akkor generátorra, dízel- vagy benzinüzeműre lehet csatlakoztatni.

Csatlakozás a hálózati áramhoz

A hegesztőgép háztartási áramforráshoz való csatlakoztatása gyakran kihívást jelent. A probléma oka lehet régi vezetékek vagy a kábelek átmérője nem elegendő. A tápkábel általában 16 A-ig terjedő teljesítményű. És mivel a házban lévő összes kapcsolt készülék meghaladhatja ezt az értéket, biztonsági okokból áramkör-megszakítók (áramkör-megszakítók) vannak telepítve. Ezért a csatlakoztatáskor ismernie kell a hegesztőgép kimenetét, hogy az ne indítsa be az automatikus.

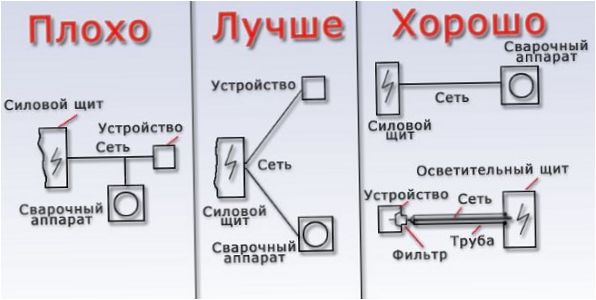

Inverter csatlakoztatása a hálózathoz

Figyeljen a következőkre is megereszkedett hálózat. Ha az inverter bekapcsolásakor hálózati feszültségcsökkenést észlel, az a vezeték keresztmetszetének elégtelen területére utal. a leengedő feszültséget kell mérni. Ha az érték a minimális értékek alá esik, amelyekkel az inverter működhet (a kézikönyvben feltüntetett), akkor a gépet nem lehet ilyen hálózathoz csatlakoztatni.

Az első feladat a készülék telepítése és csatlakoztatása

Az inverterhez csatlakoztatott hálózati kábel megfelel az összes teljesítménykövetelménynek, és nem okoz problémát a csatlakoztatás során. Ha azonban ez nem elég hosszú, akkor legalább 2,5 mm-es vezetékkeresztmetszetű hosszabbítót kell használni² és legfeljebb 20 méter hosszú. Ez elegendő ahhoz, hogy az inverter akár 150A-t is kezelni tudjon.

Ne feledje, hogy ha az invertert hálózati csatlakozószalagon keresztül csatlakoztatja a hálózathoz, a szalag többi részét nem szabad feltekerve hagyni, mivel a gép bekapcsolásakor induktív tekercs lesz belőle. Ez a vezetékek túlmelegedését és a hosszabbító meghibásodását okozza.

Olvassa el azt is: hogyan készítsünk félautomata gépet egy inverterből.

Hegesztőkábelek csatlakoztatása

Az inverter elején 2 csatlakozó található, amelyek „+” és „-” jelzéssel vannak ellátva. Csatlakoztassa a hegesztőkábeleket ezekhez a csatlakozókhoz, amelyek közül az egyik végén egy fém bilincs (ruhacsipesz) van, a másik pedig az elektróda tartója. Mindkettő csatlakoztatható mindkét kapocshoz, a hegesztési módszertől függően, ahogyan azt az alábbiakban tárgyaljuk. Miután a kábelek csatlakoztatva vannak a géphez, az egyiket, amelyiknek ruhafogója van, bedugják a hegesztőasztalhoz vagy a munkadarabhoz.

Bizonyos esetekben a szabványos kábelhosszúságok nem elegendőek, pl. magasban végzett munka esetén. Ilyen esetekben az a kérdés, hogy a hegesztőkábel meghosszabbítható-e? Ezt a szakemberek nem tanácsolják, különösen, ha inverteres hegesztőgépekről van szó. Ez azzal magyarázható, hogy minden egyes kábel sajátos ellenállási jellemzőkkel rendelkezik. Ezért elkerülhetetlen, hogy a teljes hosszában feszültség- és áramszivárgások legyenek. Ezért minél hosszabb a kábel, annál erősebb a feszültségesés.

Ha a hegesztő vezérlőpanelén lévő érték növelésével próbálja kompenzálni a feszültség- és áramveszteséget, az inverter elektronikája valószínűleg tönkremegy. Könnyebb a gépet közelebb vinni a hegesztő munkahelyéhez, mint a kábelek meghosszabbítása után nagy összegű pénzt költeni a gép javítására.

Ha például 5 mm vastagságú lágy acélt kell hegeszteni inverterrel, akkor az elektródának 3 mm-esnek kell lennie, és az áramot 100A-ra kell beállítani a készüléken. A próbahegesztés után beállíthatja az áramerősséget, azaz csökkentheti vagy növelheti az áramerősséget.

A biztonságos kezelésre vonatkozó óvintézkedések

A megállapított biztonsági szabályok úgymond az áldozatok „vérébe” vannak írva, ezért szigorúan tilos figyelmen kívül hagyni őket. Nemcsak a hegesztő, hanem a körülötte lévő emberek egészsége és élete is függ a betartásától. Ezért fontosak a következő biztonsági óvintézkedések.

1. Ellenőrizze, mielőtt elkezdi A szigetelés integritása a géphez csatlakoztatott összes vezetékre és kábelre. Ellenőrizze azt is, hogy a berendezés jó állapotban van-e, és hogy a terheletlen feszültség nulla szinten van-e. Ebben az esetben olyan működő rendszernek kell lennie, amely lekapcsolja az elektródfeszültséget, amikor a gép nincs használatban.
2. A berendezés csatlakoztatása előtt ellenőrizze a vezeték terhelés alatti állapotát (mérje meg a feszültségesést).
3. A szem retinájának a hegesztőív által keltett ultraibolya sugárzástól való védelme érdekében a következő eszközöket kell használni védősisak vagy speciális védőszemüveg. Nemrégiben hegesztőmaszkok és „kaméleon” szemüvegek kerültek forgalomba, amelyek automatikusan elsötétülnek, ha erős sugárzásnak vannak kitéve. Nemcsak a hegesztőnek, hanem a segítőjének is védőszemüveget vagy maszkot kell viselnie.

4. A test védelmére égésgátló anyagból készült overallokat, kabátokat és nadrágokat használnak.
5. A lábak védelme érdekében a következő ruházatot kell viselni magas csizma, a fémszikrák bejutásának megakadályozása érdekében. A cipőket nadrággal kell letakarni.


   Az ilyen típusú csatlakozás lehetővé teszi a fém jó felmelegedését, ami mély és jó minőségű hegesztést eredményez. A közvetlen polaritású módszert vastagabb fémdarabok hegesztésekor alkalmazzák.

   Fordított polaritás Csatlakoztassa az elektródakábelt a plusz oldalra, a földkábelt pedig a mínusz oldalra.

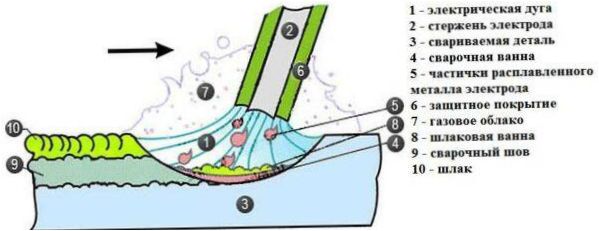

   Bár maga a hegesztési folyamat összetett, a következőképpen ábrázolható.

1. Az elektróda érintkezik a hegesztendő felülettel;
2. A magas hőmérséklet hatására a rúd burkolata megolvad.
3. Ezt a folyamatot a következők kísérik gázkibocsátás, amely korlátozza az oxigén áramlását a hegesztendő területre;
4. Az olvadt bevonat a hegesztési varrat felületén marad, és a munka befejezése után megvédi azt az oxigéntől. Ezt az olvadt réteget salaknak nevezik.

Maga a fémhegesztés nagyon összetett folyamat. A művelet végrehajtása során számos árnyalattal kell tisztában lenni. A hegesztés minősége több tényezőtől függ. Az egyikük Mindkét hegesztendő alkatrészt ugyanarra a hőmérsékletre kell hevíteni. A hegesztett fémet úgy kell megolvasztani, hogy a gyöngy minden irányban egyenletesen terjedjen. Ezenkívül tisztában kell lennie azzal a ténnyel, hogy az elektróda hegesztés közben megolvad, és az ív folyamatosan a hegesztési varrat felé mozog. Ezért mindig valamivel közelebb kell lennie a munkadarabhoz. A széles hegesztésnek is megvannak a maga sajátosságai. Ehhez meg kell tanulnia, hogyan kell körökben vagy cikk-cakkban hegeszteni.

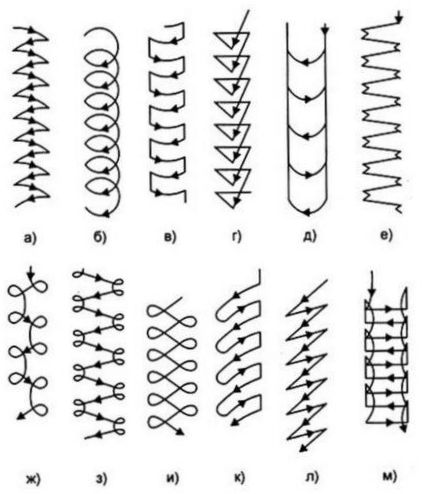

Hogyan kell mozgatni az elektródát hegesztés közben

Hegesztési folyamat inverterrel

Mielőtt bármilyen hegesztési munkához látna, a következőket kell elvégeznie munkadarab előkészítés. Alaposan meg kell tisztítani őket a festéktől, szennyeződésektől és rozsdától. Oldószerrel távolítsa el a zsírt vagy a festékfoltokat a szélekről.

Mielőtt bármilyen hegesztési munkához látna, a következőket kell tennie Állítsa be az áramerősséget. Megpróbálhat egy próbahegesztést. Ha a gyöngy elmosódottnak tűnik, növelje az áramerősséget. Amikor a tekercs olyan nagy lesz, hogy az elektródatartó nehezen mozgathatóvá válik, az áramot csökkentik.

Ha régi elektródákat használ hegesztéshez, akkor ki kell szárítani őket, mielőtt elkezdi a hegesztést. Néhány órán keresztül kb. 2000 fokos hőmérsékleten kell tartani. Ehhez speciális kemencék használhatók.

Indítsa el az ívet a következő módokon történhet:

• egy gyufa meggyújtásához hasonló módszerrel;
• az elektróda hegyével többször kopogtasson a hegesztendő fémen.

Ha csak most kezded, húzhatsz egy vonalat a fémre, és utána követheted. Csak jól láthatóvá kell tenni. Ezután meggyújthatja az ívet, és az elektródát a várható hegesztés elejére mozgathatja. Ez az a hely, ahol a fém elkezd olvadni és salakká válik. Így néz ki egy hegesztőmedence, amelyet a hegesztési jelölés mentén kell mozgatni. Ezt egy bizonyos szögben kell elvégezni. Két különbség van a szögben történő hegesztés között: előrefelé vagy hátrafelé. Az első módszer ideális a vékony fémek esetében, mivel a lehető legalacsonyabb hőfokon történő hegesztést teszi lehetővé. A második módszert vastagabb fémeknél alkalmazzák.

Mi az ívhézag

Az ívhézagot ívhossznak nevezzük. Így nevezik a hegesztendő anyag és az elektróda között kialakuló rést. A tapasztalt hegesztők szerint a jó hegesztés érdekében a hézagot állandóan tartani kell. Három különböző típusú ív létezik.

1. Rövid ív. 1 mm-es ívhézag, amelyben a fémet egy kis területen melegítik. Ez segít a domború hegesztés létrehozásában. Ez alulvágás néven ismert hibát hozhat létre a hegesztés és a munkadarab közötti kötésnél. Ez egy sekély horony, amely a hegesztés mentén fut. Az alulvágás negatív hatással van a minőségre és a hegesztési szilárdságra.
2. Hosszú ív. Nagyon instabil és rosszul védett a levegőtől. A hosszú ív nem melegíti fel eléggé a fémet, ami sekély hegesztést eredményez.
3. Normál ív. Ha a hegesztés során normális hézagot tartunk fenn, jó, jól hegesztett varratot kapunk. A normál ívhézag 2-3 mm-es hézag.

Vékony fém hegesztése

Egy magánházban vagy nyaralóban a vékony elemeket általában hegesztik. Legyen óvatos hegesztéskor, mivel a tapasztalatlan hegesztők könnyen megégethetik a fémet. Ezért jobb, ha a kritikus hegesztési művelet elvégzése előtt vastagabb munkadarabokon gyakorol. Ezután megpróbálhat vékonyabb fémet hegeszteni. A következő hegesztési tanácsokat kell betartani.

1. A termékek hegesztésekor a minimálisan ajánlott áramerősséget kell beállítani.
2. Hegesztés szögben előre.
3. A fordított polaritás fontos a hegesztési folyamat szempontjából.
4. A munkadarabok melegítés közbeni deformálódásának csökkentése érdekében ajánlott a munkadarabokat fogószekrénybe vagy satuba szorítani.

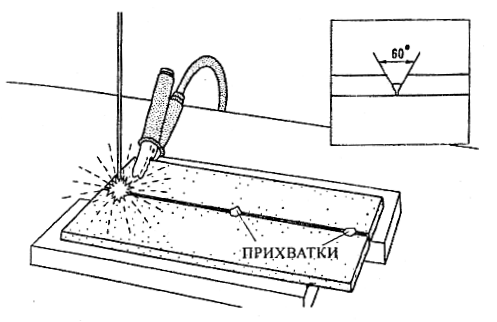

5. Ha 50 mm-nél hosszabbat hegeszt, akkor a varratokat először hegeszteni kell.

Amit a kezdőknek tudniuk kell

Ha még nem ismeri a hegesztést, de mégis szeretné elvégezni a munkát, ne feledje a következőket.

1. A hegesztés jó minőségű, jól hegesztett és égésnyomok nélkül, ha jól szemmel tartja a fémet. Ezért ajánlott a hegesztendő alkatrészeket előre elrendezni, hogy a hegesztési folyamatot kényelmesen megfigyelhessük.
2. A legegyszerűbb módszer az alsó helyzetben történő hegesztés. A kezdőknek itt kell kezdeniük. Ezután át lehet térni a gyűrűs csuklókra, majd a függőleges csuklókra. Ez utóbbiak a legnehezebben végrehajthatóak.
3. A kényelem érdekében jobb, ha az ízületeket átfedjük. Ha tompán hegesztenek, véletlenül hegeszthetnek az asztalon, ahol az elemek fekszenek.
4. Ha működés közben hiba lép fel, azt meg kell szüntetni. Ehhez a problémás területet kiegészítőleg hegesztik vagy először csiszológéppel kiválasztják, majd újra hegesztik.
5. Ha vastagabb alkatrészeket kell hegeszteni, akkor a teljes behatolás biztosítása érdekében a széleken ferdítéseket kell készíteni. Az élek közötti hézag az elem vastagságától függ, de nem lehet kevesebb, mint 0,5 mm.

Olvassa el azt is: inverter hegesztő javítás saját kezűleg.
